Słomka, nożyczki i wiatr: zbuduj anemometr DIY i zmierz podmuchy w domu

Dlaczego w ogóle mierzyć wiatr w domu i wokół domu?

Wiatr kojarzy się zwykle z prognozą pogody, sztormami nad morzem albo z tym, że „mocno wieje na dworze”. Z punktu widzenia fizyki to po prostu ruch mas powietrza spowodowany różnicami ciśnienia. Tam, gdzie powietrza jest więcej (wyższe ciśnienie), napiera ono w stronę obszarów, gdzie powietrza jest mniej (niższe ciśnienie). Taki przepływ tworzy strumień, który odczuwamy jako podmuch wiatru.

W praktyce różnice ciśnienia biorą się głównie z nierównomiernego nagrzewania powierzchni Ziemi przez Słońce, z obecności gór, budynków, lasów i z ruchów powietrza w górę i w dół. Na skalę globalną tworzą się całe systemy cyrkulacji atmosferycznej, na skalę osiedla – lokalne przeciągi między blokami, a w domu – delikatne prądy powietrza przy oknach, drzwiach czy kaloryferach.

Co już wiemy? Z prognozy pogody: że wiatr ma kierunek i prędkość, że bywa zmienny, że może być słaby, umiarkowany lub silny. Czego zwykle nie wiemy? Jakie są faktyczne podmuchy wiatru tuż przy balkonie, na poddaszu, przy suszarce do prania, przy wentylatorze w pokoju. Właśnie tu przydaje się prosty anemometr DIY, który pozwala przełożyć ogólne informacje z mediów na lokalne, osobiste pomiary.

Wiatr w codziennym życiu – od prania po bezpieczeństwo

Wiatr wpływa na codzienność znacznie bardziej, niż wydaje się na pierwszy rzut oka. Od jego siły zależy:

• komfort cieplny – przy tym samym termometrze na zewnątrz można marznąć lub czuć się dobrze, jeśli tylko zmienia się prędkość wiatru (tzw. „wiatr potęguje odczucie zimna”);
• suszenie prania – przewiewny balkon lub ogród skracają czas schnięcia tekstyliów, a pranie wisi inaczej przy lekkim zefirku niż przy mocnych podmuchach;
• bezpieczeństwo konstrukcji – wiatr działa na ogrodzenia, lekkie meble tarasowe, parasole ogrodowe, trampoliny; przy silniejszym wietrze to realne obciążenie mechaniczne;
• działanie wentylacji – lokalne podmuchy wokół kominów, wlotów powietrza i kratki wentylacyjnej mogą pomagać lub przeszkadzać w wymianie powietrza.

Wszystkie te zjawiska są mierzalne. Nawet prosty anemometr z kubeczków i słomek pozwala sprawdzić, gdzie wokół domu wieje najmocniej, a gdzie powietrze „stoi”. Takie obserwacje przydają się przy ustawianiu suszarki, planowaniu roślin na balkonie czy ocenie, czy dany kąt ogrodu nada się na lekką altanę.

Po co domowe pomiary wiatru?

Profesjonaliści – meteorolodzy, piloci, żeglarze – traktują pomiary wiatru jako podstawową informację o stanie atmosfery. W warunkach domowych rola jest inna, ale równie użyteczna:

• obserwacja kierunku i zmienności – w którą stronę częściej wieje przy domu, jak szybko zmienia się kierunek podczas burzy czy frontu;
• ocena osłonięcia miejsc – porównanie, jak kręci się anemometr na balkonie, za domem, przy żywopłocie;
• proste projekty edukacyjne – doświadczenia z oporem powietrza, porównanie wiatru naturalnego i podmuchów z wentylatora czy suszarki (na zimnym nadmuchu);
• wstęp do domowej stacji pogodowej dla dzieci – obok termometru i deszczomierza dochodzi własnoręcznie zbudowany anemometr.

Samodzielne pomiary odpowiadają na konkretne pytania: gdzie na podwórku wiatr jest najsilniejszy, jak zmienia się siła wiatru przed burzą, jak duży podmuch generuje domowy wentylator. Dane z mediów są ogólne, uśrednione dla większego obszaru; domowy anemometr rejestruje sytuację dokładnie tam, gdzie stoi.

Z czego składa się anemometr kubeczkowy i jak działa fizycznie?

Klasyczny anemometr kubeczkowy to obracający się „wiatraczek” z trzema lub czterema małymi czaszami (kubeczkami) ustawionymi na końcach ramion. W uproszczeniu: im silniej wieje, tym szybciej cały wirnik się kręci. Za tym prostym obrazem stoi kilka istotnych zasad fizyki.

Rodzaje anemometrów – co robią profesjonaliści, a co my?

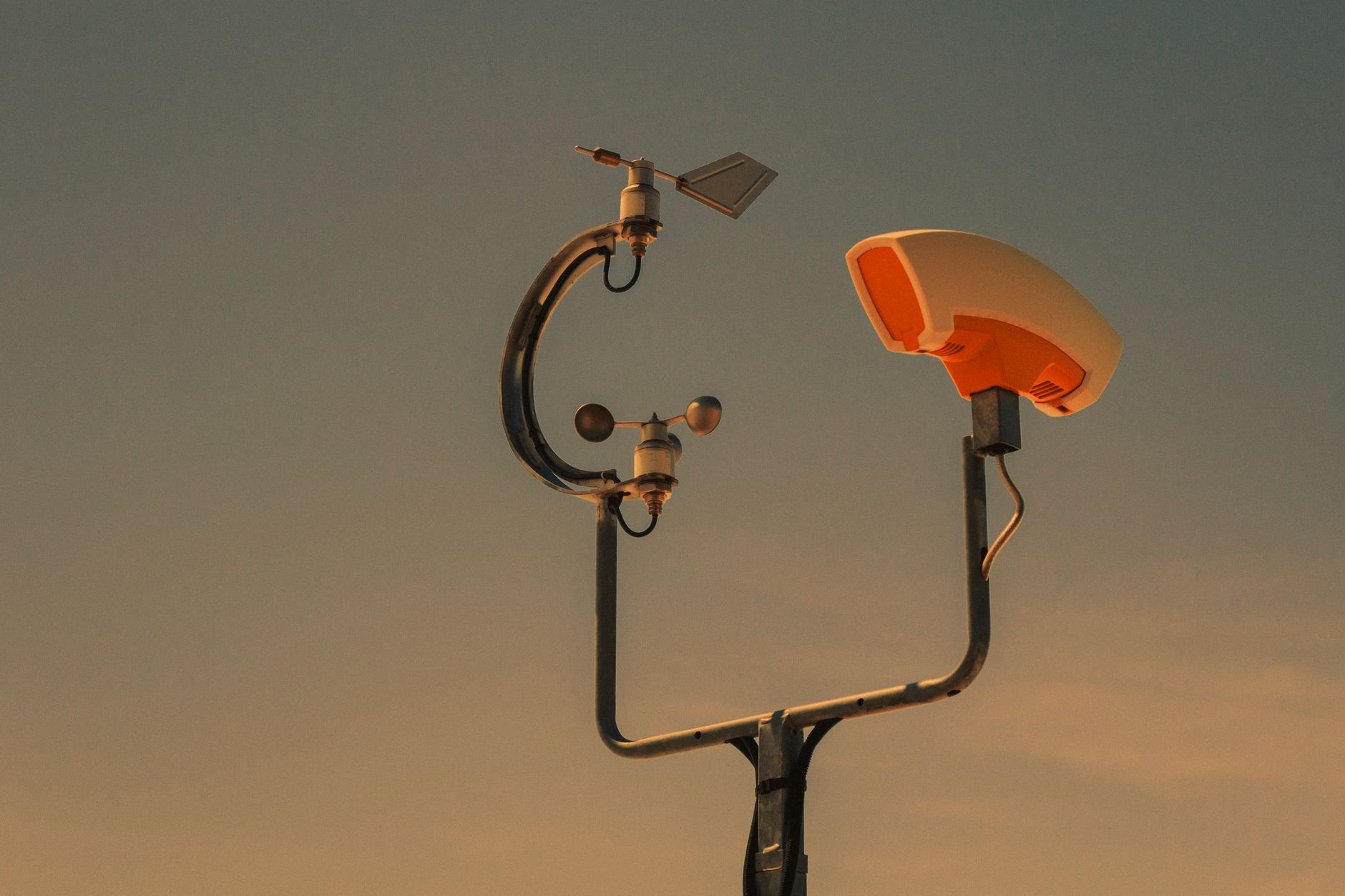

W profesjonalnej meteorologii stosuje się różne typy anemometrów:

• skrzydełkowe – przypominają małą śmigiełkową turbinę, często z licznikiem obrotów; obrót śmigła jest przeliczany na prędkość wiatru;
• kubeczkowe – trzy lub cztery czasze na ramionach; dobrze znoszą wiatr z różnych kierunków, są trwałe i mechanicznie proste;
• ultradźwiękowe – mierzą czas przelotu impulsu dźwiękowego między przetwornikami; dają precyzyjne odczyty, ale są złożone i kosztowne;
• ciśnieniowe (rurkowe, Pitota) – mierzą różnicę ciśnienia między powietrzem napływającym a otoczeniem, stosowane np. w lotnictwie.

Domowy anemometr z kubeczków to zminiaturyzowana wersja anemometru kubeczkowego. Nie zapewnia precyzji profesjonalnych przyrządów, ale zasada działania jest ta sama: powietrze wywołuje opór aerodynamiczny na czaszach, co obraca wirnik.

Opór powietrza i asymetria kubeczków

Kluczowy element działania anemometru kubeczkowego to opór powietrza. Każdy kubeczek ma stronę „wklęsłą” i „wypukłą” (przód i tył). Kiedy wiatr uderza w wklęsłą stronę kubeczka, napotyka większą powierzchnię i zwalnia, oddając część swojej energii kinetycznej na pchnięcie kubeczka. Po drugiej stronie, gdzie kubeczek jest wypukły, opór jest mniejszy.

Powstaje asymetria sił: z jednej strony kubeczek jest mocno pchany, z drugiej – słabiej hamowany. Zestaw trzech lub czterech takich kubeczków na ramionach powoduje, że całe ramię jest obracane w jednym preferowanym kierunku. Wiatr nie musi wiać z „idealnego” kierunku – dzięki rozmieszczeniu kubeczków wirnik reaguje na podmuchy z wielu stron.

Czyli w uproszczeniu: im silniejszy opór powietrza na czaszach, tym większy moment siły obracający wirnik. Anemometr DIY dokładnie to wykorzystuje.

Co faktycznie mierzymy – prędkość obrotowa zamiast liniowej

Profesjonalny anemometr podaje wynik w jednostkach prędkości (m/s, km/h, węzły). Nasz domowy model bez elektroniki bezpośrednio mierzy tylko prędkość obrotową, czyli liczbę obrotów na jednostkę czasu.

To, co możemy łatwo zmierzyć, to na przykład:

• liczbę obrotów w 10 lub 30 sekund;
• czas potrzebny na wykonanie 10 pełnych obrotów.

Prędkość obrotowa jest jedynie pośrednim wskaźnikiem prędkości wiatru. Żeby zamienić ją na „m/s” czy „km/h”, trzeba znać średnicę wirnika, opór kubeczków i przeprowadzić kalibrację, najczęściej porównawczą (np. z fabrycznym anemometrem). Na etapie prostego doświadczenia wystarczy, że większa liczba obrotów oznacza silniejszy wiatr, mniejsza – słabszy.

Średnica, masa i czułość anemometru

Domowy anemometr jest kompromisem między stabilnością a czułością. Kluczowe są trzy parametry:

• średnica wirnika – im większy „okrąg” zataczają kubeczki, tym większą prędkość liniową muszą mieć dla tej samej prędkości obrotowej; większy wirnik łatwiej „chwyta” wiatr, ale wymaga też większej siły, by się rozpędzić;
• masa elementów – cięższe kubeczki i ramiona zwiększają bezwładność, co utrudnia start przy słabym wietrze, ale stabilizuje obrót przy średnim;
• tarcie w osi – im mniejsze tarcie w łożyskowaniu, tym delikatniejszy podmuch wystarczy, by wprawić anemometr w ruch.

W wersji DIY sensowne jest korzystanie z małych i lekkich kubeczków lub połówek piłeczek pingpongowych oraz lekkich słomek. Oś powinna mieć możliwie małe tarcie, co można zrealizować za pomocą prostych elementów: spinacza, koralika czy gładkiej dziurki w plastiku lub kartonie.

Ograniczenia prostego modelu

Każdy pomiar obarczony jest błędami. W prostym anemometrze domowym ograniczenia są dość wyraźne:

• turbulencje – w pobliżu ścian, balkonów, drzew wiatr jest poszatkowany, kierunek szybko się zmienia; anemometr „szarpie”, a obroty są niestabilne;
• bezwładność – cięższe ramię wolniej reaguje na szybkie zmiany prędkości; krótkie podmuchy mogą nie być w pełni „złapane”;
• brak kalibracji – bez porównań z przyrządem wzorcowym nie da się uczciwie podać dokładnych jednostek prędkości; można jedynie porównywać miejsca i sytuacje między sobą;
• wpływ konstrukcji – każdy domowy model, minimalnie inaczej wykonany (inne kubeczki, inne odległości), będzie miał trochę inną charakterystykę.

Dla projektu edukacyjnego i zabawy nie jest to problem. Wynik nie ma trafiać do serwisu meteorologicznego, lecz pokazać zasadę i pozwolić porównać podmuchy. Dokładniejsze pomiary wymagają kalibracji, o której będzie jeszcze mowa przy bardziej „naukowych” rozszerzeniach.

Materiały i narzędzia – co przygotować zanim zacznie się cięcie

Domowy anemometr można zbudować niemal wyłącznie z tego, co już jest w domu: słomki, plastikowe kubeczki, ołówek, spinacz. Klucz tkwi w prostocie i symetrii, a nie w drogich elementach.

Podstawowe materiały

Do najprostszego wariantu anemometru z kubeczków potrzebne będą:

• 3 lub 4 małe plastikowe kubeczki (np. po napojach, jogurtach, małe kubki jednorazowe) lub połówki piłeczek pingpongowych jako czasze;
• 2 słomki do napojów (lepiej sztywniejsze, np. papierowe lub grubsze plastikowe) albo cienkie patyczki drewniane;
• 1 ołówek z gumką na końcu albo drewniany patyk jako pionowa oś;
• 1 spinacz biurowy, najlepiej metalowy, do utworzenia „łożyska”;
• plastelina, klej na gorąco lub mocna taśma klejąca do mocowania elementów;
• mały kawałek grubszej tektury lub zakrętka plastikowa jako podstawa pod oś;
• wykałaczka lub szpilka do wykonania otworów.

Taki zestaw pozwala zbudować klasyczny, czteroramienny anemometr. Jeśli planowany jest model trzyramienny (często nieco łatwiej się obraca), wystarczą trzy kubeczki i odpowiednio inny układ słomek.

Warianty materiałowe – co można zmienić i co to daje

Nie zawsze pod ręką są dokładnie te same elementy. Kilka prostych zamienników:

• kubeczki można zastąpić połówkami piłeczek pingpongowych – są lżejsze, co poprawia czułość na słaby wiatr;
• słomki można zamienić na patyczki do szaszłyków lub cienkie listewki – konstrukcja będzie sztywniejsza, ale też trochę cięższa;
• ołówek jako oś można zastąpić metalowym pręcikiem, grubszą igłą dziewiarską albo patyczkiem bambusowym – im gładsza powierzchnia, tym mniejsze tarcie;
• plastelinę jako element mocujący można zamienić na klej na gorąco (jeśli pracuje dorosły) albo klej dwustronny;
• spinacz biurowy można zamienić na mały koralik (anemometr obraca się na igle w otworze koralika) lub na zagięty drucik.

Zmiana materiałów wpływa na zachowanie anemometru. Lżejsze kubeczki i ramiona poprawiają start przy słabym wietrze, cięższe – zwiększają płynność przy silniejszych podmuchach. Metalowa oś jest trwalsza i ma mniejsze tarcie niż drewniana, ale wymaga nieco precyzyjniejszego wykonania otworów.

Narzędzia i minimalne wyposażenie

Do wykonania anemometru z domowych materiałów przydadzą się:

• nożyczki do przycinania słomek, tektury i ewentualnie cienkiego plastiku;
• ostry szpikulec (wykałaczka, szpilka, grubsza igła) do wykonywania otworów w kubeczkach i słomkach;
• ołówek lub cienki pisak do zaznaczania miejsc cięcia i wiercenia;
• linijka do odmierzania symetrycznych odległości na ramionach;
• klej (np. w sztyfcie, taśma dwustronna, klej na gorąco obsługiwany przez dorosłego) do trwałego łączenia elementów.

Jeśli anemometr powstaje z dziećmi, część zadań można świadomie uprościć. Zamiast precyzyjnie odmierzanych odległości wystarczy orientacyjne „na oko”, byle wszystkie ramiona były podobnej długości. Tam, gdzie w grę wchodzi ostry nóż lub gorący klej, wchodzi w grę obecność dorosłego – to nie jest kwestia finezji wykonania, tylko bezpieczeństwa.

Przyda się też proste miejsce pracy: kawałek starej gazety lub kartonu pod spód, żeby nie porysować stołu, oraz mała miska lub pudełko na drobne elementy. Gubiący się spinacz lub koralik potrafi w praktyce przerwać budowę na dłużej niż nieprecyzyjnie wywiercony otwór. Dobrze zostawić obok kilka zapasowych słomek i kubeczków – margines błędu obniża presję, zwłaszcza przy wspólnej pracy z dzieckiem.

Gotowy zestaw materiałów i podstawowych narzędzi nie jest długi, ale daje sporą swobodę modyfikacji. Z tak przygotowanym „warsztatem” domowy anemometr przestaje być abstrakcyjnym pojęciem z prognozy pogody i zamienia się w realny, dotykalny przyrząd, który można wynieść na balkon i sprawdzić, jak naprawdę zachowuje się wiatr wokół domu.

Projekt anemometru krok po kroku – od szkicu do gotowego modelu

Planowanie wymiarów i układu ramion

Zanim pojawi się pierwszy otwór w kubeczku, przydaje się krótki szkic. Chodzi o uzgodnienie kilku konkretów: ilu kubeczków użyć, jakiej długości będą ramiona i jak wysoka ma być oś.

Dla podstawowego modelu czteroramiennego sprawdza się układ:

• 4 kubeczki rozmieszczone co 90° na dwóch krzyżujących się słomkach;
• 2 słomki o równej długości, przecinające się w połowie;
• oś około 1,5–2 razy dłuższa niż promień wirnika (od środka do kubeczka).

Trzyramienny model wymaga nieco innego podejścia. Ramiona nie krzyżują się w prostej linii, tylko tworzą „gwiazdę” co 120°. Przy konstrukcji z samych słomek najłatwiej ułożyć je równomiernie na okręgu narysowanym na kartonie i dopiero potem przymocować do osi.

Na etapie planowania dobrze jest odpowiedzieć na dwa pytania: jak duży ma być wirnik (czy zmieści się na balkonie, w kadrze kamery, w dłoni dziecka) oraz gdzie anemometr będzie używany najczęściej (parapet, ogród, szkolna pracownia). Od tego zależy średnica i wysokość całej konstrukcji.

Przygotowanie kubeczków – symetria zamiast pośpiechu

Kubeczki lub połówki piłeczek działają jak małe czasze łapiące powietrze. Muszą być możliwie podobne, by anemometr nie „bił” na boki.

1. Dobór czterech zbliżonych kubeczków – różnice w wielkości lub grubości plastiku przekładają się na masę, a ta wpływa na równowagę. Jeśli w zestawie są wyraźnie różne kubeczki, lepiej wybrać cztery najbardziej podobne.
2. Zaznaczenie miejsc otworów – na każdym kubeczku, tuż pod rantem lub w połowie wysokości, ołówek zaznacza punkt, w którym słomka przejdzie przez ściankę. Dobrze, jeśli odległość od brzegu jest taka sama dla wszystkich sztuk.
3. Wykonanie otworów – wykałaczka lub szpilka przebija ściankę dokładnie w zaznaczonym miejscu. Otwór ma być nieco mniejszy niż średnica słomki, aby po wsunięciu tworzyło się ciasne połączenie bez dodatkowego kleju.

W przypadku piłeczek pingpongowych procedura jest podobna, ale otwór powstaje w wcześniej przeciętej połówce. Cięcie piłeczki wymaga stabilnego podparcia i ostrożności – tę czynność wygodniej wykonać dorosłemu.

Łączenie słomek w krzyżujące się ramiona

Gdy kubeczki są przygotowane, kolej na ramiona wirnika. Najprostszy wariant zakłada dwa proste odcinki skrzyżowane pod kątem prostym.

1. Odmierzenie słomek – za pomocą linijki każda słomka jest przycinana na tę samą długość. Typowy promień dla domowego modelu to około 10–15 cm, czyli słomka o długości 20–30 cm.
2. Zaznaczenie środka – na każdej słomce, po obu stronach, zaznaczany jest środek. Te punkty muszą się potem pokrywać, bo tu nastąpi skrzyżowanie.
3. Przygotowanie miejsca na skrzyżowanie – są dwa popularne sposoby:
   • nacięcie „na zakładkę” – w jednej słomce wykonuje się podłużne nacięcie mniej więcej do połowy grubości, w drugiej podobne; słomki wciskają się w siebie w kształcie krzyża;
   • połączenie z użyciem plasteliny – słomki przykłada się do siebie w środku i owija małą kulką plasteliny, formując równy „węzeł”.
4. Kontrola prostopadłości – ramiona powinny tworzyć możliwie dokładny kąt 90°. Im bliżej ideału, tym bardziej równomierny będzie obrót.

Zbyt miękkie słomki mogą się uginać przy silniejszym wietrze, co zmienia geometrię układu. W takiej sytuacji pomagają drewniane patyczki wklejone do środka lub całkowita zamiana słomek na sztywniejszy materiał.

Mocowanie kubeczków – wszystkie w tę samą stronę

Klasyczny błąd przy pierwszym anemometrze to ustawienie kubeczków w różnych kierunkach. Wirnik działa poprawnie tylko wtedy, gdy wszystkie czasze są zwrócone „tą samą stroną” wzdłuż obwodu.

1. Ustalenie kierunku – pierwszy kubeczek zostaje założony na końcówkę słomki tak, by „otwarta” część kubeczka była skierowana w tym samym kierunku obrotu (np. wszystkie otwarte na lewo względem osi). Ten pierwszy egzemplarz staje się wzorcem.
2. Wsu­wanie słomek przez otwory – każdy kolejny kubeczek jest montowany zgodnie z kierunkiem pierwszego. Słomka przechodzi przez wcześniej przygotowany otwór, kubeczek dosuwa się do końca słomki.
3. Ujednolicenie odległości – końce słomek od strony kubeczków powinny wystawać na podobną długość. Jeśli któryś kubeczek „siedzi” wyraźnie głębiej lub płycej, wirnik może być niesymetryczny.
4. Dodatkowe zabezpieczenie – przy bardzo śliskich słomkach można dodać małą kroplę kleju lub mały pierścień z taśmy klejącej tuż za ścianką kubeczka, aby nie zsuwał się podczas obrotów.

Kiedy ramiona z kubeczkami są gotowe, warto obrócić całość w dłoniach. Jeśli wizualnie widać, że któryś kubeczek „odstaje” lub jest zdecydowanie cięższy (np. z powodu nadmiaru kleju), łatwiej to poprawić na tym etapie niż po zamocowaniu osi.

Budowa osi i prostego „łożyska”

Oś odpowiada za płynność obrotu. W podstawowej wersji funkcję łożyska spełnia połączenie spinacza i gumki w ołówku lub gładkiego otworu w twardym plastiku.

1. Przygotowanie spinacza – metalowy spinacz można rozgiąć tak, by uzyskać prostą część drutu z lekko wygiętym końcem. Ten wygięty fragment pomoże zakotwiczyć drut w gumce ołówka lub w plastelinie na szczycie patyczka.
2. Wykonanie otworu w węźle słomek – w miejscu skrzyżowania ramion robi się niewielki otwór szpilką lub wykałaczką, prostopadle do płaszczyzny wirnika. Otwór nie powinien być większy niż średnica drutu ze spinacza.
3. Przeprowadzenie osi przez wirnik – prosty fragment spinacza przechodzi przez środek skrzyżowanych słomek. Wirnik ma obracać się swobodnie wokół drutu, dlatego nie należy go tu blokować klejem.
4. Ustalenie punktu podparcia – dolny koniec spinacza może być osadzony w:
   • gumce ołówka (klasyczne rozwiązanie – ołówek działa jako masywna podpora);
   • korku lub plastelinie na drewnianym patyczku;
   • małym koraliku umocowanym na pręciku – drut porusza się w otworze koralika.

Dobrze jest szukać takiego rozwiązania, by punkt styku był możliwie mały. Mniejsza powierzchnia kontaktu oznacza mniejsze tarcie, a więc start przy słabszym wietrze.

Stabilna podstawa – aby anemometr nie „wędrował”

Nawet najlepiej wyważony wirnik niewiele pokaże, jeśli cała konstrukcja będzie się przewracać przy każdym podmuchu. Podstawę można zrobić z kilku prostych materiałów.

• Zakrętka z plasteliną – w środku zakrętki z butelki formuje się kulkę z plasteliny i wbija w nią ołówek lub patyczek z osią. Całość można obciążyć drobnymi kamykami.
• Krzyż z tektury – dwa paski tektury nacina się w połowie długości i składa na krzyż, tworząc stabilną, lekką podstawkę. Ołówek można do niej przykleić taśmą lub klejem na gorąco.
• Cięższy blok – mały kawałek drewna, cegła lub doniczka z ziemią stanowią solidne obciążenie na balkon czy ogród. Patyk z osią można wbić w ziemię lub przywiązać do elementu stałego.

Warto sprawdzić, jak anemometr reaguje na potrącenie ręką czy lekkie szarpnięcie stołu. Jeśli przechylenie konstrukcji jest zbyt duże, lepiej dodać masę do podstawy lub skrócić oś.

Szybkie testy „na sucho” – zanim pojawi się wiatr

Złożony model dobrze przechodzi krótką próbę na stole, jeszcze przed pierwszym wyjściem na balkon.

• Obrót ręczny – wirnik chwyta się za jeden z kubeczków i lekko obraca. Jeśli elementy są wyważone, po puszczeniu anemometr obróci się jeszcze o kilka–kilkanaście stopni samoczynnie, a ruch będzie płynny, bez skoków.
• Test „podmuchem z ust” – delikatne dmuchnięcie w bok wirnika powinno wywołać wyraźny obrót. Jeśli do startu potrzebny jest silny podmuch, przyczyną bywa zbyt duże tarcie w osi lub bardzo ciężkie ramiona.
• Sprawdzenie sztywności – przy umiarkowanym obrocie słomki nie powinny się wyginać ani uderzać o oś. Niewielkie drgania są normalne, ale duże odkształcenia sugerują konieczność wzmocnienia ramion.

Krótka próba z wykorzystaniem wentylatora domowego daje pierwsze porównanie: bliski dystans i mocny nadmuch kontra dalsza odległość i łagodniejszy przepływ. To wstęp do bardziej systematycznych testów.

Pierwsze testy – jak sprawdzić, czy anemometr działa poprawnie

Test w kontrolowanych warunkach: wentylator zamiast huraganu

Domowy wentylator nie tworzy idealnie jednorodnego przepływu powietrza, ale pozwala porównać zachowanie anemometru w powtarzalnych warunkach. Daje też szansę na spokojne liczenie obrotów, bez ryzyka deszczu i silnych podmuchów z zewnątrz.

1. Ustawienie sprzętu – wentylator stawia się na stabilnej powierzchni, anemometr bezpośrednio przed nim. Początkowo w niewielkiej odległości, tak aby strumień powietrza obejmował cały wirnik.
2. Wybór prędkości – najpierw najniższy bieg wentylatora. Zmianę prędkości warto wykonywać stopniowo, przechodząc przez wszystkie dostępne ustawienia.
3. Liczenie obrotów – przy każdym ustawieniu prędkości można zmierzyć liczbę obrotów w określonym czasie (np. 20 czy 30 sekund). Do liczenia dobrze jest zaznaczyć jeden kubeczek flamastrem – ułatwia to śledzenie pełnych obrotów.

Jeżeli przy przejściu z niższego na wyższy bieg liczba obrotów wyraźnie rośnie, anemometr reaguje na zmianę prędkości przepływu. W prostym doświadczeniu to wystarczający sygnał, że konstrukcja działa.

Obserwacja startu i zatrzymania – odpowiedź na krótkie podmuchy

Od tego, jak szybko wirnik rusza i jak szybko się zatrzymuje, zależy, czy uchwyci krótkotrwałe podmuchy. To najłatwiej zaobserwować z bliska.

• Czas do pierwszego obrotu – przy najniższym ustawieniu wentylatora można zliczyć sekundy od włączenia urządzenia do momentu pierwszego pełnego obrotu. Im krócej, tym czułość na start jest większa.
• Czas wyhamowania – po wyłączeniu wentylatora wirnik nie zatrzymuje się natychmiast. Liczba obrotów wykonanych „z rozpędu” pozwala ocenić bezwładność układu. Dłuższe wyhamowanie to zwykle większa masa lub mniejsze tarcie.

Jeżeli anemometr startuje dopiero przy średnim biegu wentylatora, można podejrzewać: ciężkie kubeczki, zacieśniony otwór na osi lub wyraźne skrzywienie jednego z ramion. Każdy z tych elementów można poprawić, wracając do konstrukcji.

Wyjście „w teren” – balkon, ogród, okolice domu

Po próbach przy wentylatorze przychodzi czas na naturalny wiatr. To etap, w którym model konfrontuje się z realnymi warunkami: turbulencjami za rogiem budynku czy cichymi strefami na osłoniętym podwórku.

1. Wybór miejsca – najpierw balkon lub okno z widokiem na otwartą przestrzeń, bez bezpośrednich przeszkód tuż przed wirnikiem. Zbyt blisko ściany powietrze tworzy zawirowania, które utrudniają interpretację wyników.
2. Ustawienie wysokości – anemometr ustawia się tak, by wirnik wystawał powyżej balustrady czy parapetu. W przeciwnym razie część strumienia powietrza jest blokowana.
3. Krótka obserwacja jakościowa – przed sięgnięciem po stoper wystarczy kilka minut patrzenia na zachowanie wirnika: czy rusza przy każdym podmuchu, czy raczej tylko przy wyraźniejszych szarpnięciach wiatru.
4. Proste pomiary ilościowe – gdy wirnik zachowuje się przewidywalnie, można wprowadzić stoper. Wybiera się odcinek czasu (np. 15 lub 30 sekund) i liczy pełne obroty zaznaczonego kubeczka. Powtarzając pomiar kilkukrotnie przy podobnym wietrze, da się ocenić, czy wyniki są zbliżone, czy mocno rozrzucone.
5. Porównanie z „referencją” – jeżeli w pobliżu znajduje się stacja pogodowa (choćby internetowa dla miasta lub dzielnicy), można zapisać orientacyjną prędkość wiatru podawaną dla danego momentu i porównać ją z intensywnością obrotów. Nie daje to jeszcze kalibracji, ale pozwala stwierdzić, czy anemometr reaguje przy wietrze słabym, umiarkowanym czy silniejszym.

Przy takich obserwacjach pojawia się pierwsze pytanie: co wiemy, a czego wciąż nie? Wiemy, czy wirnik rusza przy słabym wietrze, czy zatrzymuje się przy krótkich przerwach i czy konstrukcja nie gubi obrotów przy mocniejszych podmuchach. Wciąż nie mamy dokładnej skali w km/h, ale do porządkowania codziennych obserwacji w zupełności wystarcza prosty podział na „lekki”, „średni” i „silniejszy” wiatr na własnym balkonie.

Jeśli celem jest dalsza praca, anemometr można stopniowo udoskonalać. Jedna droga to mechaniczne poprawki: lżejsze kubeczki, cieńsza oś, dociążona podstawa, lepsze wyważenie ramion. Druga – dołożenie elektroniki: czujnika zliczającego impulsy z magnesu na jednym z kubeczków i zapisującego obroty w czasie. W obu przypadkach kluczowe pozostaje to samo: powtarzalne testy i porównywalne warunki.

Domowy model zrobiony ze słomek, kubeczków i spinacza nie zastąpi profesjonalnego sprzętu, ale dobrze pokazuje, że wiatr przestaje być abstrakcyjną liczbą z prognozy. Staje się zjawiskiem, które można własnoręcznie uchwycić, policzyć i porównać – między porannym przeciągiem w oknie a wieczornymi podmuchami przed burzą.

Jak powiązać liczbę obrotów z prędkością wiatru

Surowe liczenie obrotów mówi, że wiatr był słabszy lub silniejszy niż chwilę wcześniej. Żeby wyjść poza takie porównania, trzeba powiązać obroty z konkretną prędkością przepływu. Domowy anemometr nie musi mieć dokładności laboratoryjnej, ale może z grubsza wskazywać, czy wieje bliżej 5 km/h czy bliżej 20 km/h.

Wykorzystanie „kalibratora” z zewnątrz

Najprostszym punktem odniesienia jest urządzenie, które już podaje prędkość wiatru. Może to być:

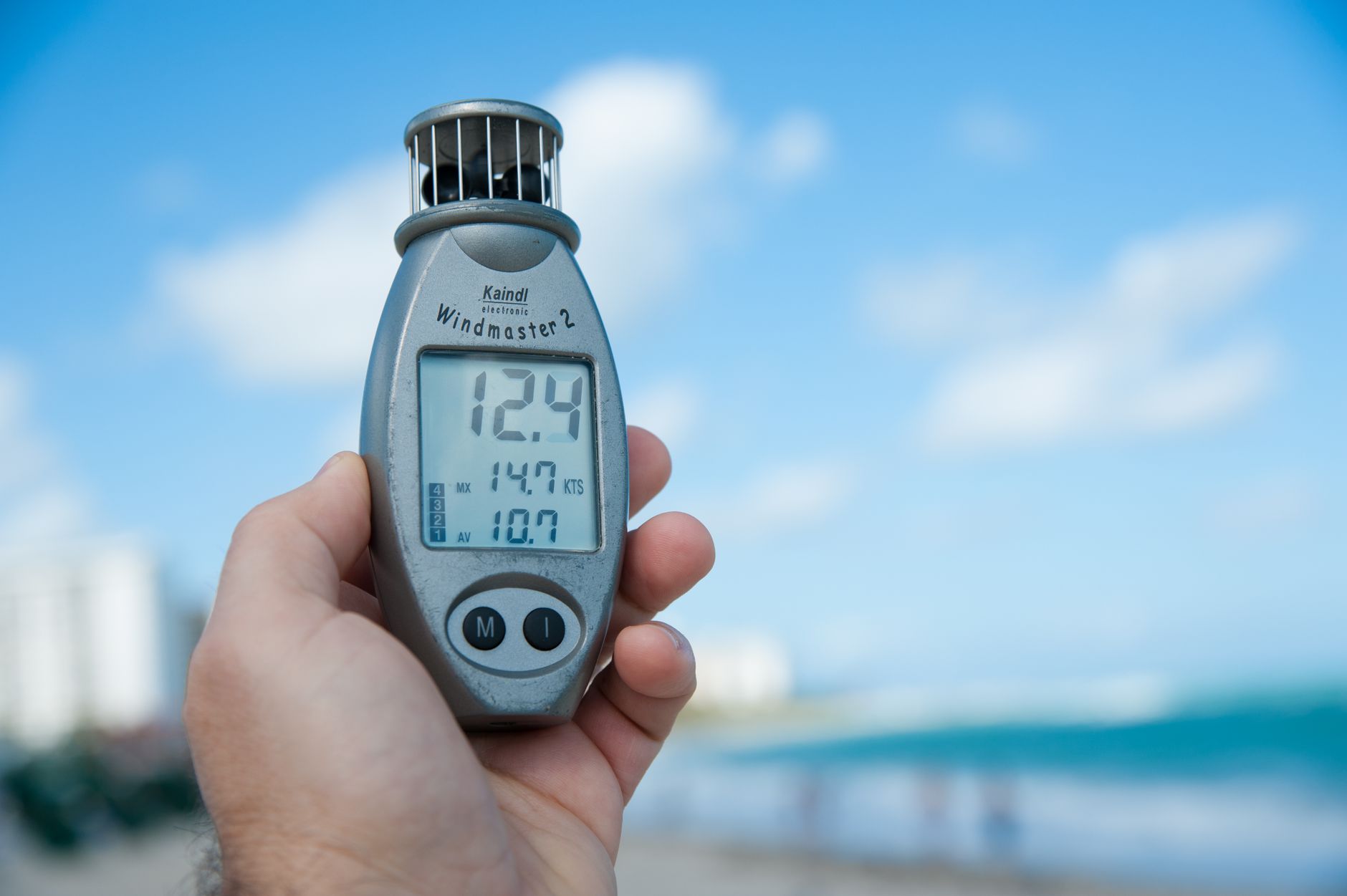

• ręczny, niedrogi anemometr elektroniczny,

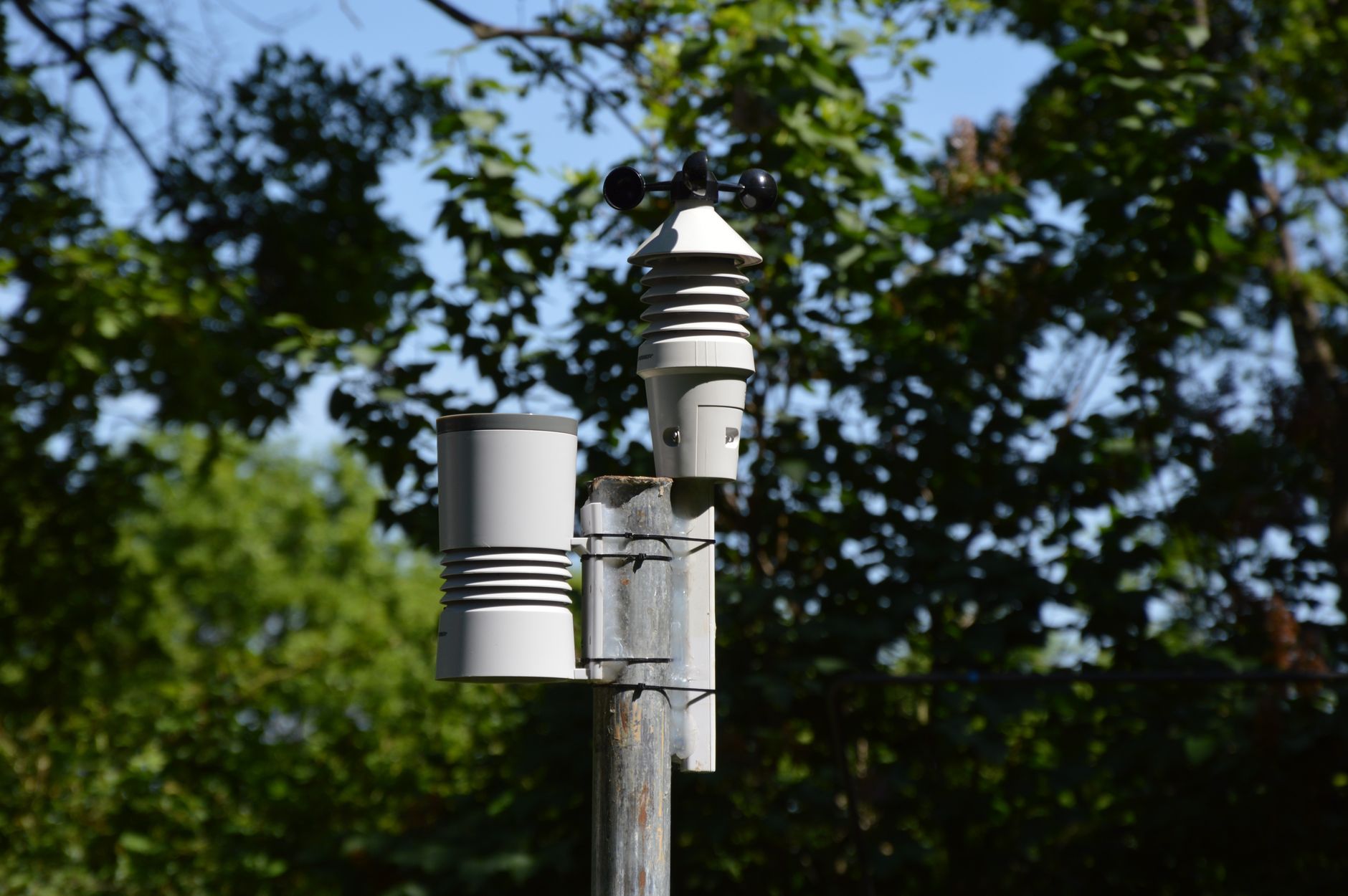

• stacja pogodowa z wbudowanym anemometrem, zamontowana w tym samym ogrodzie,
• anemometr w klubie żeglarskim czy na dachu szkoły, jeżeli można ustawić domowy model tuż obok na krótką sesję pomiarową.

Kluczowe jest wspólne środowisko: oba urządzenia powinny pracować w tym samym miejscu, na tej samej wysokości i w zbliżonym czasie. W innym układzie dostaje się bardziej ogólny obraz niż faktyczną kalibrację.

1. Wybór kilku stanów wiatru – dzień z wyraźnie zmiennym wiatrem jest wręcz pomocny. Przy słabym podmuchu, przy umiarkowanym i przy silniejszym odczytuje się wartość z urządzenia referencyjnego.
2. Równoległe liczenie obrotów – dla każdej odczytanej prędkości wiatru liczy się obroty domowego anemometru przez wybrany czas (np. 30 lub 60 sekund). Wyniki zapisuje się w tabelce: „prędkość – liczba obrotów”.
3. Powtórzenia – każdą kombinację prędkości i liczby obrotów dobrze jest zanotować przynajmniej 2–3 razy. Pojedynczy pomiar bywa trafiony lub chybiony przez chwilowy podmuch.

Po kilku takich sesjach tworzy się prosta „mapa” zależności: przy jakiej liczbie obrotów na minutę odpowiada mniej więcej 5 km/h, jaka liczba obrotów wskazuje okolice 10 km/h itd. To nie jest jeszcze precyzyjny wzór, ale już praktyczna skala robocza.

Szacowanie prędkości z dystansu i czasu

Jeżeli w pobliżu nie ma żadnego anemometru, można sięgnąć po metodę opartą na podstawowej kinematyce: prędkość to droga podzielona przez czas. Wiatr w tunelu aerodynamicznym to marzenie, ale wiatr wzdłuż długiego korytarza, garażu czy między dwoma budynkami bywa już dostępny.

• Długi „korytarz” powietrza – dwa punkty wzdłuż tego samego kierunku wiatru oddalone o znaną odległość (np. 10–20 metrów na prostym odcinku ulicy, alejce w parku czy otwartym boisku).
• Dwa identyczne anemometry – ustawione w osi przepływu: pierwszy bliżej „początku”, drugi dalej w tym samym kierunku. Nawet jeśli nie są idealnie identyczne, liczy się moment reakcji na ten sam podmuch.
• Obserwacja fali podmuchu – przy mocniejszym, wyraźnym podmuchu wiatr dochodzi najpierw do pierwszego anemometru, potem do drugiego. Różnica czasowa między startem wirnika A a startem wirnika B, zestawiona z odległością między nimi, daje szacunkową prędkość przesuwania się „grzbietu” podmuchu.

Ta metoda jest bardzo szacunkowa i wrażliwa na zakłócenia. Pokazuje jednak rząd wielkości: czy raczej mówimy o kilku metrach na sekundę, czy o czymś bliżej ledwie wyczuwalnego ruchu powietrza.

Zapis w zeszycie lub arkuszu – tworzenie własnej skali

Notatnik jest równie ważny jak sam anemometr. Wystarcza zwykły zeszyt lub prosty arkusz kalkulacyjny. Przy każdym pomiarze zapisuje się:

• datę i orientacyjną godzinę,
• liczbę obrotów oraz czas pomiaru,
• subiektyczną ocenę wiatru („liście lekko drżą”, „gałęzie mocno się uginają” itp.),
• jeżeli to możliwe – równoległy odczyt z serwisu pogodowego dla miasta.

Po kilkunastu dniach takich notatek zaczynają się zarysowywać wzory. Przy jakiej liczbie obrotów liście tylko drżą, a przy jakiej gałęzie już wyraźnie się kołyszą? Co wiemy wtedy o „sile” wiatru, a czego nadal nie potrafimy policzyć? Taka własna skala opisowa bywa w domowych warunkach bardziej użyteczna niż teoretycznie wyliczone kilometry na godzinę.

Elektroniczne „oczko” w anemometrze – pierwsze kroki z pomiarami automatycznymi

Ręczne liczenie obrotów działa przy krótkich sesjach. Jeżeli w grę wchodzi dłuższe obserwowanie wiatru w nocy, podczas nieobecności domowników czy w czasie przechodzenia burzy, przydaje się proste zliczanie automatyczne.

Magnes i czujnik – jak zamienić obrót w impuls

Podstawą jest informacja: wirnik wykonał jeden pełny obrót. Najłatwiej „zarejestrować” ją magnesem i niewielkim czujnikiem.

• Mały magnes – przyklejony do jednego z kubeczków lub do końca ramienia. Przy każdym obrocie ta sama „biegunowa” część magnesu mija punkt odniesienia.
• Czujnik kontaktronowy (reed) – mała szklana rurka z dwoma blaszanymi stykami w środku. W obecności pola magnetycznego styki się zamykają, tworząc krótki impuls elektryczny. Każde przejście magnesu daje jedno „kliknięcie” styków.
• Alternatywne rozwiązanie – czujnik Halla – niewielki układ elektroniczny, który reaguje na pole magnetyczne zmianą napięcia. Jest trwalszy niż kontaktron, ale wymaga zasilania i prostszej elektroniki do odczytu.

Magnes i czujnik montuje się tak, aby minimalnie mijały się z niewielkim odstępem. Zbyt duża odległość spowoduje, że czujnik nie zareaguje, zbyt mała grozi mechanicznym uderzeniem przy każdym obrocie.

Licznik z Arduino lub inną płytką – najprostsza konfiguracja

Do odczytu impulsów wystarcza jedna niewielka płytka z mikrokontrolerem. Popularny wybór to Arduino Uno lub jego klon. Zestaw można ograniczyć do kilku elementów:

• płytka Arduino lub inny mikrokontroler z wejściem cyfrowym,
• kontaktron lub czujnik Halla,
• kilka przewodów, rezystor podciągający, ewentualnie płytka stykowa.

Logika działania jest prosta: wejście cyfrowe „patrzy”, czy obwód z czujnikiem jest otwarty czy zamknięty. Każda zmiana z jednego stanu na drugi oznacza przejście magnesu obok czujnika. Program na mikrokontrolerze zlicza takie zdarzenia w określonym przedziale czasu (np. w ciągu minuty).

1. Podłączenie – jeden koniec kontaktronu do masy (GND), drugi do wejścia cyfrowego z ustawionym w programie rezystorem podciągającym do plusa. Przy czujniku Halla dochodzi przewód zasilania.
2. Prosty szkic programistyczny – pętla programu sprawdza stan wejścia, rejestruje momenty przejścia z „0” na „1” i zwiększa licznik. Co zadany czas (np. 10 sekund) wynik jest wysyłany przez port szeregowy do komputera lub zapisywany w pamięci.
3. Przeliczenie na częstotliwość obrotów – liczba impulsów podzielona przez czas trwania pomiaru daje obroty na sekundę lub na minutę. Dalej działa już wcześniej opisany schemat kalibracji.

Taki układ nie pokazuje jeszcze prędkości wiatru na małym ekranie, ale pozwala zbierać dane przez dłuższy czas. Później można je przejrzeć w formie tabeli czy prostego wykresu.

Rejestrator zasilany z baterii – pomiary poza domem

Jeżeli anemometr ma pracować w ogrodzie, na działce czy przy altanie, kabel do komputera bywa niepraktyczny. Wtedy przydaje się niewielki rejestrator.

• Mikrokontroler z kartą pamięci – na przykład niewielka płytka z gniazdem microSD. Program raz na określony czas dopisuje do pliku tekstowego aktualną liczbę obrotów na minutę oraz znacznik czasu.
• Zasilanie bateryjne – proste koszyki na paluszki lub akumulatory litowe pozwalają na pracę przez kilka–kilkadziesiąt godzin, w zależności od częstotliwości zapisu.
• Obudowa chroniąca elektronikę – plastikowe pudełko po żywności, skrzynka po przyborach szkolnych czy mała hermetyczna puszka, z której wyprowadzony jest tylko cienki przewód do czujnika przy wirniku.

Po zakończeniu pomiarów kartę pamięci można wyjąć, a dane odczytać na komputerze. Uzyskuje się ciąg obrotów w funkcji czasu: spokojne okresy, nagłe skoki, nocne podmuchy.

Modyfikacje konstrukcji – co zmienić, żeby anemometr lepiej reagował

Po pierwszych tygodniach użytkowania zwykle pojawia się pokusa poprawienia modelu. Jedne poprawki wynikają z naturalnego zużycia, inne z chęci zwiększenia czułości lub wytrzymałości.

Zmiana średnicy i kształtu kubeczków

Kubeczki decydują, jak skutecznie wiatr „zaczepia się” o wirnik. Zbyt duże działają jak spadochron – ruszają przy małym wietrze, ale szybko zaczynają stawiać opór przy większych prędkościach. Zbyt małe mogą ignorować słabsze podmuchy.

• Przejście z dużych na mniejsze – skrócenie promienia działania siły zmniejsza moment bezwładności, więc wirnik łatwiej przyspiesza i zwalnia. Bywa jednak mniej czuły na bardzo ciche ruchy powietrza.
• Przejście z małych na większe – zwiększa powierzchnię „łapania” wiatru, umożliwia start przy lżejszym podmuchu, ale wymaga solidniejszej osi i ramion, żeby uniknąć deformacji.
• Eksperyment z półkulami papierowymi – wycięte i sklejone półkule z cienkiej tektury lub sztywnego papieru pozwalają zbliżyć się kształtem do bardziej klasycznego anemometru, choć szybciej chłoną wilgoć.

Statyczny test przy wentylatorze dobrze pokazuje różnicę: ten sam bieg, ta sama odległość, a inna liczba obrotów przy różnym kształcie kubeczków. Co wiemy wtedy o wpływie geometrii, a czego nadal nie jesteśmy w stanie rozdzielić od wpływu masy? Bez oddzielnych pomiarów masy kubeczków trudno o pełen obraz.

Regulacja długości i sztywności ramion

Ramiona ze słomek czy patyczków wpływają na dwa kluczowe parametry: moment bezwładności i elastyczność konstrukcji.

• Skracanie ramion – zmniejsza promień działania siły wiatru, ale też obszar, który musi „przeciąć” powietrze. W efekcie anemometr może szybciej reagować na zmiany, choć startować dopiero przy trochę silniejszym wietrze.
• Wydłużanie ramion – podnosi czułość na wolniejsze przepływy, ale zwiększa obciążenie osi i naraża ramiona na wyginanie przy silniejszych podmuchach.
• Wzmocnienie elastycznych elementów – cienkie słomki można „usztywnić” przez wsunięcie w nie drewnianych patyczków lub dodatkowej, ciasno dopasowanej słomki. Ramiona mniej się wtedy uginają, co poprawia powtarzalność obrotów.

Dobrze jest testować tylko jedną zmianę naraz. Najpierw skrócenie ramion, przy zachowaniu tych samych kubeczków i osi. Potem dopiero ewentualna wymiana kubeczków. W innym układzie trudno ustalić, który parametr w największym stopniu poprawił lub pogorszył działanie.

Usprawnienia łożyskowania osi

W domowym modelu punkt podparcia osi często jest najsłabszym elementem układu. Tarcie w tym miejscu decyduje o tym, czy anemometr w ogóle ruszy przy lekkim podmuchu.

• Zamiana plasteliny na twardszy materiał – plastelina ma tendencję do odkształcania się pod wpływem temperatury i czasu. Jej rolę może przejąć klej na gorąco, korek od wina lub twardsza guma, w której wywierca się cienki otwór.
• Wstawka z metalowej rurki – cienka rurka (np. z długopisu lub małego kawałka rurki mosiężnej) pełni rolę prostego łożyska ślizgowego. Oś obraca się w gładkim, zdefiniowanym otworze, zamiast trzeć bezpośrednio o drewno czy plastik.
• Mikrołożyska kulkowe – dostępne w sklepach modelarskich lub serwisach internetowych, pozwalają zbudować bardzo „luźny” obrót. Są jednak delikatne i wymagają starannego montażu, żeby nie wprowadzić nowych naprężeń.

Po każdej modyfikacji oporu w osi test z wyhamowaniem (liczenie obrotów „z rozpędu” po zatrzymaniu wiatru) staje się prostym miernikiem efektu. Więcej obrotów po wyłączeniu wentylatora to zwykle mniej tarcia w układzie.

Przy kolejnych testach dobrze jest robić proste notatki: data, opis zmiany, warunki wiatrowe i subiektywna ocena działania (np. „zaczyna się kręcić przy lekkim poruszeniu liści na drzewach”). Po kilku eksperymentach tworzy się czytelny obraz tego, które poprawki faktycznie zmniejszają tarcie, a które wprowadzają nowe problemy z wyważeniem czy stabilnością.

Uszczelnienie i ochrona przed warunkami zewnętrznymi

Domowy anemometr zwykle trafia na balkon, parapet lub do ogrodu, więc szybko styka się z deszczem, kurzem i promieniowaniem UV. Po kilku tygodniach widać, które elementy konstrukcji są najbardziej narażone na zużycie.

Najprostsze zabezpieczenia to cienka warstwa lakieru akrylowego na kartonowych częściach, taśma klejąca na newralgicznych łączeniach oraz osłonięcie miejsca łożyskowania małym „daszkiem” z plastiku. Ramiona ze słomek czy patyczków można owinąć w newralgicznych punktach taśmą izolacyjną, żeby ograniczyć pęknięcia przy powtarzających się uderzeniach wiatru.

Przy wersjach z elektroniką ważny jest też tor przewodów. Kable prowadzone luźno potrafią przy silniejszym podmuchu zacząć ocierać o wirnik albo szarpać czujnikiem. Pomaga przyklejenie przewodu do masztu w dwóch–trzech punktach oraz pozostawienie niewielkiej pętli „luzu” tuż przy samym czujniku, tak aby ruch osi nie przenosił się na całą instalację.

Po kilku miesiącach ekspozycji można ocenić, jak konstrukcja zniosła pełen cykl pogodowy: silniejsze wichury, deszcz, różnice temperatur między dniem a nocą. Co wiemy wtedy o trwałości poszczególnych materiałów? I które elementy opłaca się od razu wykonać z trwalszych zamienników, zamiast co kilka tygodni naprawiać ten sam słaby punkt?

Domowy anemometr ze słomek, nożyczek i kilku magnesów nie zastąpi profesjonalnej stacji meteorologicznej, ale porządnie złożony i skalibrowany model pozwala realnie zobaczyć, jak żyje wiatr wokół domu. Z prostego gadżetu szybko robi się narzędzie do obserwacji: można porównać różne miejsca w ogrodzie, sprawdzić wpływ zabudowy, a przy okazji przećwiczyć w praktyce fizykę, pomiar i krytyczne patrzenie na własne dane.

Najważniejsze punkty

• Wiatr to ruch mas powietrza wywołany różnicami ciśnienia, które z kolei wynikają z nierównomiernego nagrzewania Ziemi i ukształtowania terenu – od gór i lasów po zabudowę osiedla.
• Lokalny wiatr wokół domu potrafi znacząco różnić się od danych z prognozy: inaczej wieje przy balkonie, inaczej na poddaszu, przy żywopłocie czy między blokami.
• Siła wiatru bezpośrednio wpływa na codzienność: odczuwalną temperaturę, tempo schnięcia prania, stabilność lekkich konstrukcji ogrodowych oraz skuteczność wentylacji grawitacyjnej.
• Prosty anemometr DIY z kubeczków i słomek pozwala sprawdzić, gdzie powietrze krąży najsilniej, a gdzie praktycznie „stoi”, co ułatwia np. ustawienie suszarki czy wybór miejsca na altanę.
• Domowe pomiary wiatru odpowiadają na konkretne pytania („gdzie wieje najmocniej?”, „jak zmienia się wiatr przed burzą?”), zamiast podawać uśrednione wartości dla całego miasta.
• Anemometr kubeczkowy działa dzięki oporowi powietrza i asymetrii kubeczków: wklęsła strona jest silniej pchana niż wypukła hamowana, co tworzy moment obrotowy i wymusza ruch w jednym kierunku.
• W praktyce mierzymy prędkość obrotową wirnika, którą można powiązać z prędkością wiatru – to ten sam mechanizm, który wykorzystują uproszczone domowe konstrukcje i profesjonalne anemometry kubeczkowe.
