Co to jest fala stojąca i czemu struna gitary brzmi czysto?

Fala stojąca – co tak naprawdę dzieje się na strunie gitary?

Każda zagrana nuta na gitarze to efekt złożonego zjawiska fizycznego. Struna nie „po prostu” drga. Na jej długości tworzy się fala stojąca, która decyduje o wysokości dźwięku, jego czystości i barwie. Zrozumienie, czym jest fala stojąca, pozwala inaczej spojrzeć na strojenie gitary, wybór strun, a nawet na technikę grania.

Fala stojąca to szczególny rodzaj drgań, w których pewne punkty pozostają nieruchome, a inne wykonują maksymalne wychylenia. Właśnie taki układ powstaje na napiętej strunie gitary, zamocowanej sztywno na obu końcach – przy mostku i przy siodełku (lub progu, na którym dociskasz palcem). Z tego prostego geometrycznego układu wynikają bardzo konkretne prawa rządzące tym, jak brzmi instrument.

Żeby dobrze zrozumieć, czemu struna gitary brzmi czysto, warto krok po kroku prześledzić, jak rodzi się fala, jak się odbija, jak zamienia się w falę stojącą i jak z tej układanki wychodzą konkretne dźwięki: E, A, D czy G.

Podstawy: czym jest fala i jak powstaje fala na strunie?

Co to jest fala mechaniczna w prostych słowach

Fala mechaniczna to rozchodzące się zaburzenie w ośrodku materialnym. Brzmi teoretycznie, ale przykład jest banalny: wrzucasz kamień do wody – powstają kręgi. Kręgi to fala. Popychasz sprężynę – jej zwoje drgają, ale energia przemieszcza się wzdłuż sprężyny. Uderzasz w strunę – jej fragment wychyla się, a zaburzenie rozchodzi się wzdłuż struny.

Najważniejsze cechy każdej fali to:

• amplituda – maksymalne wychylenie z położenia równowagi (na strunie to wysokość „górki” drgania),
• długość fali – odległość między dwoma punktami drgającymi w tej samej fazie (np. między dwoma sąsiednimi „górkami”),
• okres – czas jednego pełnego drgania,
• częstotliwość – liczba drgań na sekundę, zwykle w hercach (Hz),
• prędkość rozchodzenia się fali – jak szybko zaburzenie „biegnie” po ośrodku.

Te parametry są ze sobą powiązane prostą zależnością:

v = λ · f

gdzie v – prędkość fali, λ (lambda) – długość fali, a f – częstotliwość. Na gitarze prędkość rozchodzenia się fali zależy od właściwości struny: jej grubości, naprężenia i materiału.

Jak tworzy się fala na strunie gitary

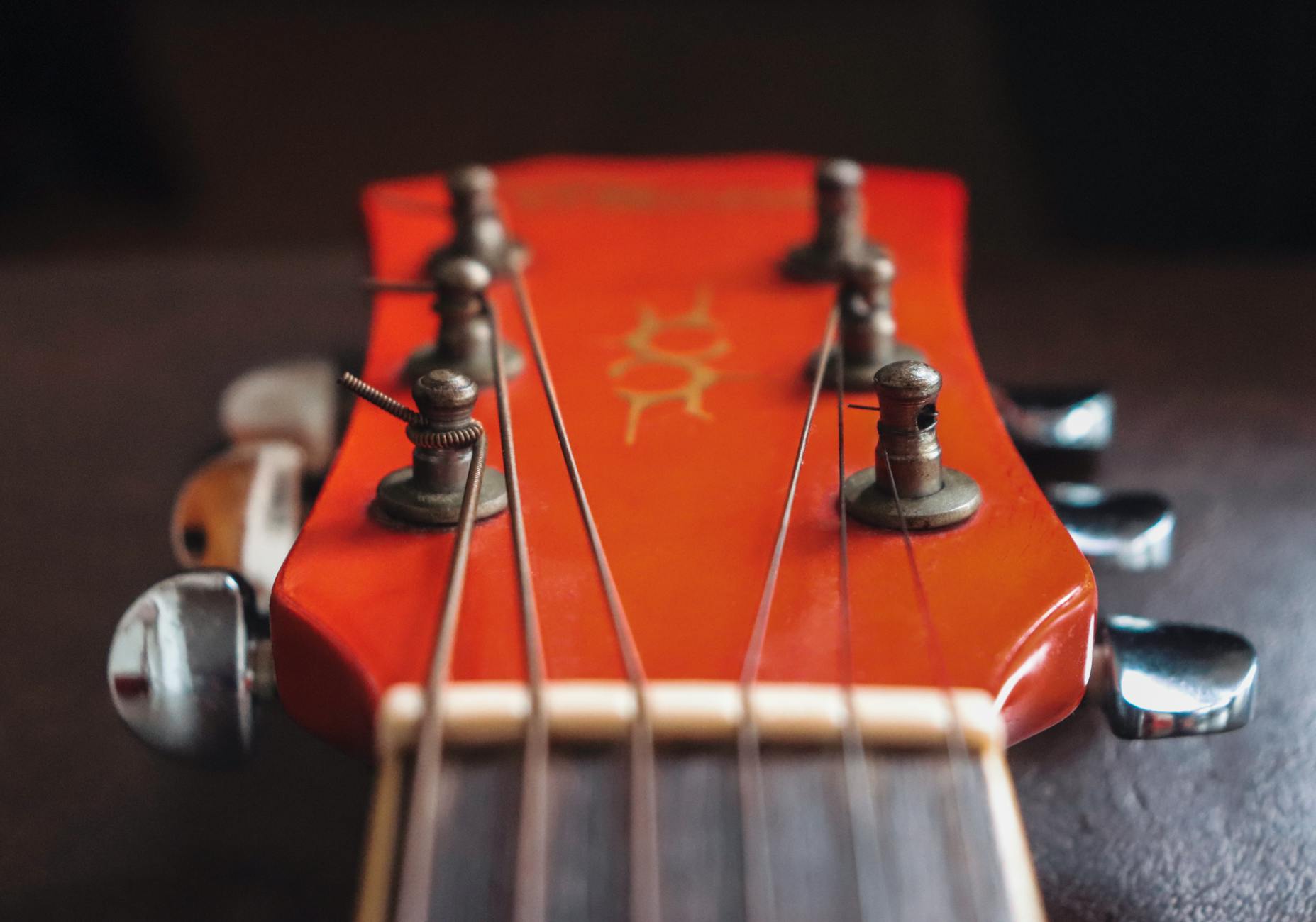

Struna gitary jest napięta między dwoma punktami: mostkiem a siodełkiem (lub progiem, na którym ją dociskasz). Kiedy szarpiesz strunę, wyrywasz ją z położenia równowagi i puszczasz. Ten lokalny „garb” zaczyna się rozchodzić w obie strony w postaci fali biegnącej.

Dzieje się to tak:

• szarpnięty fragment struny pociąga za sobą sąsiednie fragmenty,
• zaburzenie wędruje wzdłuż struny w kierunku końców,
• dochodząc do sztywnego zamocowania, fala nie może wyjść poza strunę, więc się odbija i wraca w przeciwną stronę.

W danej chwili na strunie istnieje jednocześnie fala biegnąca w prawo (od miejsca szarpnięcia do mostka lub siodełka) oraz fala biegnąca w lewo (fala odbita). To ich nałożenie tworzy falę stojącą.

Zasada superpozycji – fundament zrozumienia fali stojącej

Struna „nie wie”, że są dwie fale. Każdy punkt struny reaguje po prostu na to, jaka jest suma wychyleń wynikająca ze wszystkich docierających do niego fal. To jest właśnie zasada superpozycji: jeśli kilka fal nakłada się w jednym punkcie, to wypadkowe wychylenie jest sumą wychyleń poszczególnych fal.

Ważne efekty superpozycji:

• interferencja konstruktywna – dwie „górki” spotykają się i dodają, punkt wychyla się bardziej,
• interferencja destruktywna – „górka” i „dołek” spotykają się i częściowo lub całkowicie się znoszą.

Na strunie gitary fale biegnąca i odbita nakładają się w sposób regularny, bo końce są sztywno zamocowane. Z tego nakładania powstaje charakterystyczny wzór: punkty, które prawie się nie ruszają (węzły), i punkty, które drgają najsilniej (strzałki). To jest właśnie fala stojąca.

Fala stojąca – definicja, węzły i strzałki

Definicja fali stojącej

Fala stojąca to szczególny przypadek interferencji dwóch fal o tej samej częstotliwości i amplitudzie, biegnących w przeciwnych kierunkach. W efekcie zamiast „biegnącej” górki widzimy układ nieruchomych geometrycznie grzbietów: niektóre punkty pozostają niemal w spoczynku, inne okresowo wykonują maksymalne drgania w górę i w dół.

Na napiętej strunie gitary fala stojąca powstaje, gdy:

• struna jest zamocowana sztywno na obu końcach,
• zaburzenie (fala) wielokrotnie odbija się od końców,
• częstotliwość drgań jest „zgodna” z długością i własnościami struny, tworząc stabilny wzór interferencyjny.

Nie każda częstotliwość stworzy stabilną falę stojącą na danej strunie. Tylko ściśle określone wartości, zwane częstotliwościami rezonansowymi lub harmonicznymi, powodują powstanie trwałego wzoru węzłów i strzałek.

Węzły i strzałki – punkty szczególne fali stojącej

W fali stojącej wyróżnia się dwa typy punktów:

• węzły – punkty, które pozostają praktycznie nieruchome; tam amplituda drgań jest bliska zeru,
• strzałki (brzuchy fali) – punkty, w których amplituda drgań jest największa.

Na strunie gitary zamocowanej na końcach:

• oba końce są zawsze węzłami – nie mogą się ruszać, bo są sztywno przytwierdzone,
• pomiędzy nimi, w zależności od sposobu drgania, pojawiają się kolejne węzły i strzałki.

Najprostszy obraz: gdy drga cała wolna długość struny (np. pustej struny E6), końce są węzłami, a mniej więcej pośrodku znajduje się jedna strzałka – największe wychylenie. To jest podstawowa fala stojąca, odpowiadająca dźwiękowi pustej struny.

Dlaczego fala „stoi”, skoro energia się przenosi?

Na pierwszy rzut oka fala stojąca wygląda dziwnie: geometryczny obraz (węzły i strzałki) jest nieruchomy, chociaż punkty struny drgają, a energia rozchodzi się i znika z czasem (bo przechodzi do pudła rezonansowego, powietrza itd.).

Wyjaśnienie:

• fale biegnące w lewo i w prawo cały czas istnieją i się odbijają,
• w każdym miejscu struny ich nakładanie daje ten sam wzór węzłów i strzałek,
• energia rozchodzi się „w górę” – z fali w strunie do pudła i powietrza, a nie „po długości” ponad węzłem.

Dlatego geometrycznie widać układ „zamrożonych” garbów, ale w rzeczywistości każda cząstka struny oscyluje lokalnie, przekazując energię do otoczenia, aż dźwięk zaniknie.

Struna zamocowana na obu końcach – warunki brzegowe i częstości własne

Warunki brzegowe na gitarze

Dla powstania fali stojącej na strunie kluczowe są warunki brzegowe. Oznaczają one, co wolno, a czego nie wolno końcom struny. W gitarze końce struny (na danym odcinku drgającym) są sztywno zamocowane, więc:

• końce struny nie mogą zmieniać położenia – ich wychylenie jest zawsze równe zero,
• matematycznie: węzły znajdują się dokładnie na końcach drgającego odcinka.

Jeśli dociskasz strunę do progu, tworzysz nowy, krótszy odcinek o sztywnych końcach: mostek – próg. Odcinek od progu do siodełka jest mechanicznym „ogoniem”, który praktycznie nie uczestniczy w drganiu (choć może się minimalnie wzbudzać). Fala stojąca powstaje na tym skróconym fragmencie.

Dozwolone kształty fali stojącej na strunie

Żeby na odcinku o długości L między dwoma węzłami mogła powstać stabilna fala stojąca, długość fali λ musi spełniać prosty warunek: na tym odcinku musi się zmieścić całkowita liczba połówek długości fali.

Formalnie:

L = n · (λ/2), gdzie n = 1, 2, 3, 4, …

Stąd:

λ_n = 2L / n

Każdej długości fali odpowiada konkretna częstotliwość:

f_n = v / λ_n = n · v / (2L)

Otrzymujesz więc nieskończony ciąg częstotliwości własnych (harmonicznych) struny:

• n = 1 – podstawowa częstotliwość,
• n = 2 – druga harmoniczna (oktawa wyżej),
• n = 3 – trzecia harmoniczna,
• n = 4 – czwarta harmoniczna itd.

To te szczególne częstotliwości są „naturalne” dla struny. Jeśli wzbudzisz ją byle jak, i tak rozłoży swoje drgania na kombinację tych właśnie harmonicznych.

Tryby drgań – jak może drgać ta sama struna

W praktyce na strunie można wyróżnić kilka podstawowych trybów drgań:

• tryb podstawowy (n=1) – cały odcinek struny drga tak, że pośrodku jest jedna strzałka, a końce są węzłami; odpowiada dźwiękowi pustej struny (lub dźwiękowi po skróceniu struny na progu),
• druga harmoniczna (n=2) – między końcami pojawia się dodatkowy węzeł pośrodku; struna podzielona jest na dwie równe części, każda drga jak osobna struna dwa razy krótsza; dźwięk jest o oktawę wyższy,
• trzecia harmoniczna (n=3) – węzły dzielą strunę na trzy równe części; dźwięk jest o oktawę i kwintę wyższy od podstawy itd.

W rzeczywistym brzmieniu gitary wszystkie te tryby drgań nakładają się na siebie. Odczuwa się je jako barwę dźwięku, bogactwo alikwotów, „miękkość” lub „jasność” brzmienia. Czystość podstawowego dźwięku zależy od tego, jak precyzyjnie zachowane są warunki brzegowe i jak niewielkie są nieidealności struny.

Dlaczego struna gitary brzmi czysto: rezonans, harmoniczne i strojenie

Rezonans i preferowane częstotliwości

Struna gitary jest układem rezonansowym. To oznacza, że ma naturalne częstotliwości drgań, przy których najłatwiej się wzbudza i najdłużej drga. Gdy szarpiesz strunę, nie ograniczasz się tylko do jednego kształtu drgań – mechanicznie narzucasz jej pewien początkowy kształt wychylenia.

Struna „rozbija” ten kształt na sumę wszystkich możliwych trybów drgań (harmonicznych). Z czasem, przez tłumienie materiału i przekaz energii do pudła rezonansowego oraz powietrza, część wyższych harmonicznych szybciej zanika. Najdłużej utrzymuje się podstawowa harmoniczna, dlatego słyszysz przede wszystkim czysty, wyraźny dźwięk odpowiadający podstawowej częstotliwości.

Rezonans działa więc jak naturalny „filtr”:

• najsilniej wzmacnia częstotliwości zgodne z długością i napięciem struny,
• szybciej wygasza harmoniczne, które trudniej się utrzymują w konkretnych warunkach brzegowych i przy danym kształcie pudła.

Harmoniczne i czystość interwałów

Rozkład częstotliwości harmonicznych na strunie jest bardzo regularny: to całkowite wielokrotności częstotliwości podstawowej. Jeśli f₁ to częstotliwość pustej struny, to:

Strój równomiernie temperowany a naturalne stosunki harmoniczne

W idealnym świecie fizyki stosunki częstotliwości między harmonicznymi są dokładnie całkowite: 2:1, 3:2, 4:3 itd. W praktyce gitara jest zwykle strojona w stroju równomiernie temperowanym, w którym każda kolejna półtonowa zmiana wysokości to pomnożenie częstotliwości przez tę samą liczbę.

Oznacza to, że:

• interwały takie jak kwinta, tercja czy seksta są na gitarze lekko skorygowane względem „czystych” stosunków 3:2, 5:4 itd.,
• dzięki temu można swobodnie transponować utwory i grać w różnych tonacjach bez rozstrajania instrumentu.

Struna sama z siebie „lubi” czyste stosunki harmoniczne, ale próg na gryfie narzuca lekko skompromisowane położenie, zgodne z równomierną temperacją. Ucho zwykle akceptuje ten kompromis jako wystarczająco czysty, szczególnie że i tak słyszymy całe widmo harmonicznych, a nie pojedynczą, matematycznie „idealną” częstotliwość.

Harmoniczne na gitarze – flażolety jako przykład fali stojącej

Gitara pozwala wprost „zobaczyć” i usłyszeć konkretne tryby drgań. Służą do tego flażolety. Gdy lekko dotykasz struny nad określonym progiem (bez dociskania do podstrunnicy), wymuszasz powstanie nowego węzła w fali stojącej.

Przykłady praktyczne:

• delikatne dotknięcie nad XII progiem – tworzysz węzeł w połowie długości struny; struna dzieli się na dwie równe części, wzbudzasz głównie drugą harmoniczną, czyli dźwięk o oktawę wyższy,
• dotknięcie nad VII progiem – węzły dzielą strunę w przybliżeniu na trzy równe części, silniej odzywa się trzecia harmoniczna (oktawa + kwinta wyżej),
• dotknięcie nad V progiem – dzielisz strunę na cztery równe części, dominuje czwarta harmoniczna (dwie oktawy wyżej).

W każdym z tych przypadków nie tyle „skracasz” strunę mechanicznie (jak przy normalnym docisku do progu), ile narzucasz jej dodatkowy warunek brzegowy: w miejscu dotyku wychylenie musi być równe zero albo bliskie zeru. Innymi słowy: dodajesz nowy węzeł, więc dozwolone są tylko takie tryby drgań, w których ten punkt jest węzłem.

Dlatego flażolety brzmią tak klarownie i „szklanie” – słyszysz niemal czysty jeden tryb drgań, podczas gdy niższe harmoniczne są mocno tłumione przez wymuszone węzły.

Dlaczego ten sam dźwięk zagrany na różnych strunach brzmi inaczej

Na gryfie łatwo znaleźć ten sam dźwięk w kilku miejscach, na przykład:

• dźwięk G na pustej trzeciej strunie,
• ten sam G na drugim progu struny E2,
• albo na piątym progu struny D.

Te dźwięki nominalnie mają tę samą częstotliwość podstawową, ale różnią się:

• długością drgającej części struny – krótsza część to inne rozłożenie węzłów i strzałek przy wyższych harmonicznych,
• grubością i materiałem struny – struny owijkowe (basowe) mają inne tłumienie niż cienkie struny wiolinowe,
• miejscem szarpnięcia – jeśli kostkujesz bliżej mostka, wzmacniasz wyższe harmoniczne, jeśli bliżej środka – dominują niższe.

Te detale wpływają na widmo harmonicznych. Podstawowa częstotliwość jest ta sama, ale proporcje między kolejnymi harmonicznymi się różnią, dlatego ucho rozróżnia „to samo G” na różnych strunach i w różnych pozycjach.

Nieidealności struny – dlaczego bardzo wysokie dźwięki trudniej nastroić

W modelu podręcznikowym struna jest idealnie elastyczna, nieskończenie cienka i ma równomierny rozkład masy. Prawdziwa struna tak się nie zachowuje. Ma sztywność, zmienną średnicę (szczególnie owijkowa), mikro-nierówności materiału. To sprawia, że:

• częstotliwości wyższych harmonicznych nie są dokładnie prostymi wielokrotnościami podstawy,
• z wyższym numerem harmonicznej odchylenie od ideału rośnie – mówimy o zjawisku inharomiczności,
• uchem odbieramy to jako lekką „twardość”, metaliczność lub nieco gorszą czystość najwyższych dźwięków.

Dlatego na bardzo krótkich odcinkach (wysokie pozycje na gryfie) precyzyjne strojenie staje się bardziej wrażliwe na docisk, siłę uderzenia i stan progów. Drobny błąd w wysokości progu, wciśnięcie struny zbyt mocno czy zbyt słabe dociągnięcie w stroiku – od razu zmienia rozkład napięcia i zaburza dopasowanie harmonicznych.

Rola miejsca szarpnięcia – jak palce i kostka kształtują widmo

Sam sposób wzbudzenia struny ma istotny wpływ na to, które harmoniczne zostaną najsilniej pobudzone. Gdy szarpiesz strunę:

• blisko środka długości – najsilniejsza jest fala podstawowa i niższe harmoniczne, brzmienie jest pełniejsze i „okrągłe”,
• blisko mostka – pobudzasz wiele wyższych harmonicznych, dźwięk staje się ostrzejszy, bardziej „jędrny”, niekiedy lekko zgrzytliwy,
• na wysokości węzła konkretnej harmonicznej – tę harmoniczną osłabiasz, bo w tym miejscu jej wychylenie powinno być zerowe; w ten sposób można świadomie modelować barwę.

W praktyce doświadczeni gitarzyści intuicyjnie korzystają z tego efektu. Przesuwają prawą rękę nad gryf lub bliżej mostka, szukając brzmienia, które pasuje do utworu – w tle cały czas zmienia się udział poszczególnych fal stojących na strunie.

Interakcja struny z pudłem rezonansowym i powietrzem

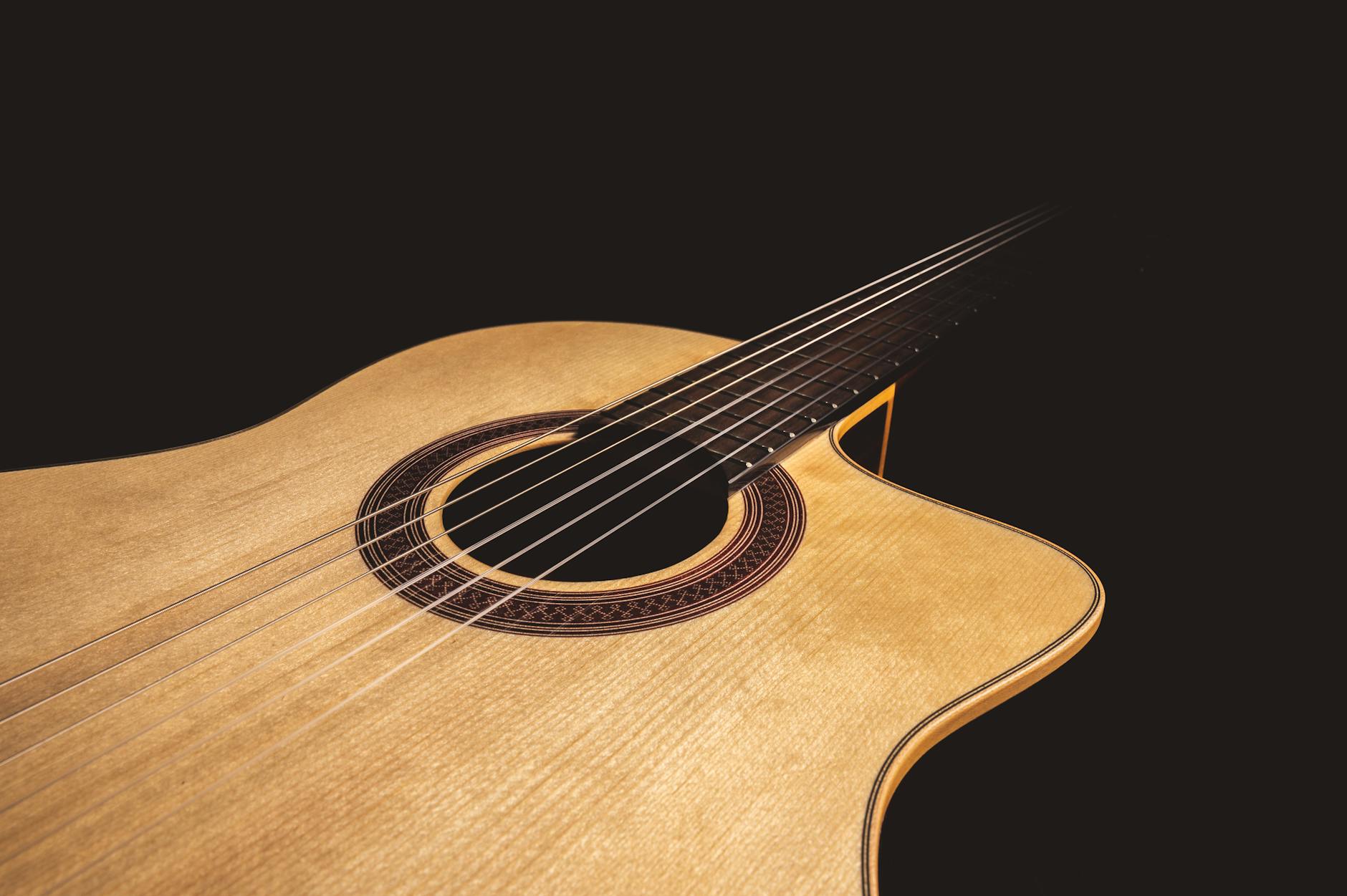

Pudło rezonansowe jako filtr akustyczny

Gdyby struna była rozpięta „w powietrzu”, bez pudła gitary, brzmiałaby bardzo cicho. Pudło rezonansowe działa jak wzmacniacz i filtr:

• ma własne częstotliwości drgań (modów rezonansowych),
• niektóre częstotliwości ze struny wzmacnia, inne tłumi,
• wpływa na czas wybrzmiewania poszczególnych harmonicznych.

To, co ostatecznie słyszysz jako „czysty dźwięk gitary”, jest wynikiem kompromisu między:

• fizyką fali stojącej na strunie,
• rezonansami i kształtem pudła,
• akustyką pomieszczenia, w którym grasz.

Niektóre częstotliwości są przez pudło wzmacniane tak silnie, że tworzą charakterystyczny „charakter” instrumentu. Dwa różne egzemplarze tej samej gitary mogą mieć inne rozłożenie tych rezonansów, dlatego brzmią inaczej mimo identycznej menzury i stroju.

Dlaczego dźwięk z czasem cichnie – tłumienie i rozpraszanie energii

Energia początkowo zmagazynowana w rozciągniętej strunie stopniowo przechodzi:

• do pudła rezonansowego (przez mostek),
• z pudła do powietrza,
• w postaci ciepła wewnątrz materiału struny i drewna (tarcie wewnętrzne).

Matematycznie można to opisać jako falę stojącą w ośrodku stratnym. Amplituda wszystkich trybów drgań maleje z czasem wykładniczo, ale:

• wyższe harmoniczne zanikają zwykle szybciej (są silniej tłumione),
• podstawowa harmoniczna trzyma się dłużej, dlatego im dłużej trzymasz wybrzmiewający dźwięk, tym bardziej zbliża się on do „idealnie czystego” tonu podstawowego.

Ten efekt łatwo usłyszeć: mocno szarpnięty akord na początku jest jasny, bogaty w wysokie alikwoty. Po kilku sekundach zostaje głównie miękkie, „okrągłe” brzmienie dominujących tonów podstawowych.

Praktyczne konsekwencje: jak fala stojąca wpływa na grę i regulację gitary

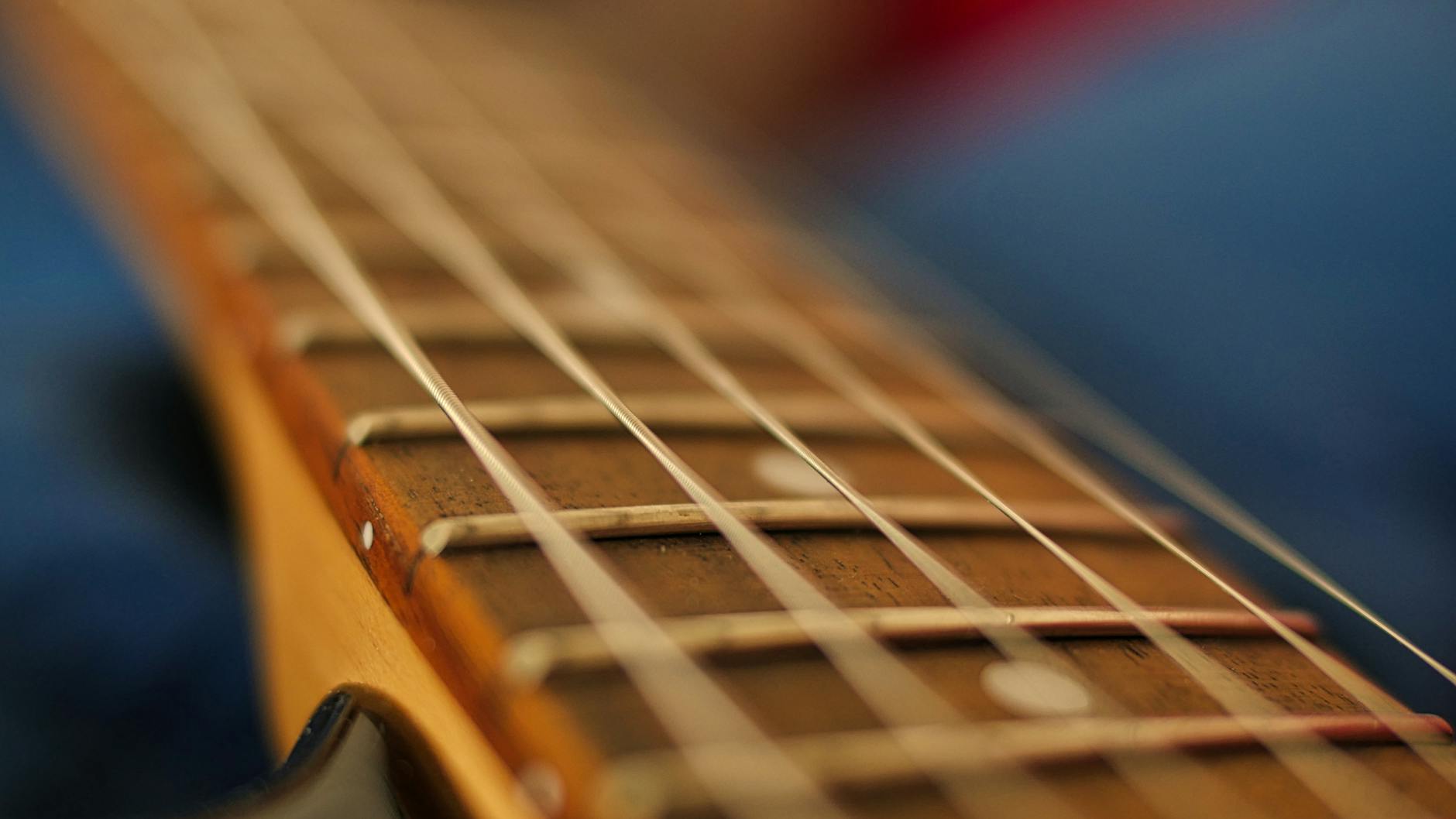

Intonacja, menzura i położenie mostka

Skoro na strunie między dwoma węzłami musi się zmieścić całkowita liczba połówek długości fali, długość efektywna struny (menzura) musi dokładnie zgadzać się z założeniami stroju równomiernie temperowanego. Dlatego:

• położenie mostka i siodełka jest dobrane tak, aby odległość między nimi odpowiadała założonej menzurze (na przykład 650 mm),
• progi rozmieszczone są geometrycznie: każda kolejna odległość skraca resztę struny o czynnik odpowiadający jednemu półtonowi (12. korzeń z 2).

W praktyce wprowadzana jest jeszcze korekcja menzury: siodełka przy mostku nie są w jednej linii, ale lekko cofnięte dla grubych strun. Powód jest prosty – dociskanie grubych strun do progów powoduje większe naciągnięcie (a więc podwyższenie częstotliwości), co bez korekcji rozstroiłoby wyższe pozycje. Poprawne ustawienie menzury to w istocie dostosowanie geometrii węzłów i strzałek fali stojącej do realnych właściwości struny.

Wysokość strun i docisk do progów

Gdy struna leży zbyt wysoko nad progami (duża akcja), wciskając ją do podstrunnicy, wydłużasz faktyczną drogę między progiem a siodełkiem i zwiększasz napięcie. W efekcie:

• częstotliwość drgań rośnie bardziej, niż przewiduje czysto geometryczny podział menzury,
• dźwięki „w górze gryfu” są za wysokie w stosunku do teorii, czyli gitara „ciągnie do góry”.

Od strony fali stojącej oznacza to, że powierzchownie zachowujesz te same pozycje węzłów na gryfie (progi), ale zmieniasz warunek napięcia w strunie, więc cały układ częstotliwości własnych nieznacznie się przesuwa. Dlatego regulacja wysokości strun ma bezpośrednie przełożenie na czystość stroju.

Technika lewej ręki a stabilność fali stojącej

Nie tylko lutnik ma wpływ na czystość. Sposób dociskania struny przez gitarzystę również kształtuje fale stojące:

• docisk bezpośrednio za progiem minimalizuje dodatkowe naprężenie i skrzywienie struny,
• zbyt mocne wciśnięcie daleko od progu zwiększa naprężenie, przez co lokalnie podnosisz częstotliwość,
• lekki „ciąg” palca w bok (szczególnie na cienkich strunach) powoduje subtelne podciągnięcie, czyli kontrolowaną zmianę częstotliwości fali stojącej.

Wszystko to są świadome lub nieświadome sposoby modyfikowania warunków brzegowych: gdzie dokładnie jest węzeł (prog), jak silnie naciągnięta jest struna między węzłami, czy punkt docisku jest idealnie sztywny, czy lekko „pływa”.

Dlaczego gitara czasem „nie stroi” mimo poprawnego nastrojenia pustych strun

Zdarza się, że tuner pokazuje idealnie nastrojone puste struny, a akordy w wyższych pozycjach brzmią fałszywie. Przyczyny są zwykle kombinacją kilku zjawisk:

• nieidealne rozłożenie progów – drobne błędy wykonania zmieniają długość rzeczywistego odcinka drgającego,
• niewłaściwie ustawiona menzura – siodełka przy mostku są w złej pozycji dla danej grubości i typu strun,
• zbyt wysoka akcja i za mocny docisk, które zmieniają napięcie struny przy grze na progach,
• zużyte progi lub rowki w siodełku, które przesuwają faktyczny punkt podparcia (węzeł) struny.

Fala stojąca „podporządkowuje się” realnym warunkom brzegowym, nie tym, które przewiduje idealny rysunek z podręcznika. Dlatego precyzyjna regulacja gitary polega w gruncie rzeczy na doprowadzeniu rzeczywistych węzłów drgań jak najbliżej pozycji obliczonych z teorii.

Szersze spojrzenie: fale stojące poza gitarą

Instrumenty smyczkowe, dęte i głos ludzki

To, co dzieje się na strunie gitary, ma swoje odpowiedniki w innych instrumentach:

Fale stojące na innych instrumentach strunowych

Na skrzypcach, wiolonczeli, kontrabasie czy fortepianie obowiązuje ten sam zestaw praw fizycznych. Struna również ma dwa ustalone końce i między nimi tworzą się fale stojące. Różni się jednak sposób wzbudzania oraz rola konstrukcji instrumentu.

• Instrumenty smyczkowe – smyczek nie „szarpie” struny jednorazowo, lecz cyklicznie ją przykleja i odrywa (tzw. zjawisko Stick-Slip). Dzięki temu energia jest stale dopompowywana do struny, a poszczególne tryby drgań można utrzymywać bardzo długo, kontrolując barwę dźwięku smyczkowaniem.
• Fortepian – młotek uderza w strunę, pobudzając całe widmo harmonicznych naraz, podobnie jak kostka na gitarze. Długość strun i ich sztywność są dużo większe, dlatego inharmoniczność wyższych harmonicznych jest tam silniejsza. Stąd potrzebna jest specyficzna „nierówna” metoda strojenia (stretch tuning), przy której skraje klawiatury są lekko rozciągnięte w górę i w dół.
• Bas elektryczny – dłuższa menzura i grubsze struny pozwalają na niższe częstotliwości przy rozsądnym napięciu. Z punktu widzenia fali stojącej to po prostu większa odległość między węzłami i wolniejsze drgania podstawy.

Na wszystkich tych instrumentach czystość brzmienia zależy od tego samego: czy węzły drgań pokrywają się z rzeczywistymi punktami podparcia, jak stabilne są warunki brzegowe i jak zachowuje się materiał strun przy dużych wychyleniach.

Fale stojące w instrumentach dętych

W rurach powietrznych – od fletu po saksofon – nośnikiem fali stojącej jest nie struna, lecz słup powietrza. Zamiast sztywno zablokowanych końców pojawiają się dwa typy warunków brzegowych:

• koniec zamknięty (korek, ustnik, stroik) – tutaj tworzy się węzeł prędkości drgań powietrza (i strzałka ciśnienia),
• koniec otwarty (otwór rury) – tu występuje węzeł ciśnienia i strzałka prędkości.

Od kombinacji tych warunków zależy, jakie fale stojące mogą się utrzymać. Dlatego:

• flauta (rura otwarta z obu stron) ma cały szereg harmonicznych: podstawę, 2x, 3x, 4x itd.,
• klarnet (rura z jednym końcem „zamkniętym”) wzmacnia głównie nieparzyste harmoniczne: 1x, 3x, 5x… – co nadaje mu charakterystycznie ciemniejszą barwę.

Otwieranie i zamykanie otworów (klapy, palcowanie) skraca efektywną długość słupa powietrza podobnie jak skracanie struny przez progi. Powstają więc nowe kombinacje węzłów i strzałek fali stojącej, dające inne wysokości dźwięku. Czystość stroju zależy z kolei od precyzji otworów, ich kształtu i ciśnienia powietrza generowanego przez muzyka.

Głos ludzki jako „żywy rezonator”

W ludzkim głosie „struną” są fałdy głosowe w krtani. Wzbudzają one podstawową częstotliwość i jej harmoniczne, ale o barwie decyduje układ fal stojących w jamie ustnej, gardle i nosowej. Ten zespół pustek i przewężeń tworzy ruchomy filtr formantowy:

• zmieniając kształt jamy ustnej i położenie języka, przesuwasz częstotliwości rezonansowe,
• te rezonanse wzmacniają wybrane harmoniczne strun głosowych, tworząc samogłoski i indywidualną barwę głosu.

Śpiewak operowy, podobnie jak instrumentalista, uczy się panować nad falami stojącymi. Skupia się nie tylko na samej wysokości dźwięku (częstotliwości podstawowej), lecz także na tym, jak ciało wzmacnia określone harmoniczne i jak długo może je utrzymać bez niekontrolowanego tłumienia.

Proste domowe eksperymenty z falą stojącą

Harmoniczne na gitarze krok po kroku

Najłatwiej „zobaczyć” falę stojącą na własnej gitarze, korzystając z flażoletów. Krótka sekwencja działań wystarczy, by intuicyjnie zrozumieć, jak dzieli się struna:

1. Uderz otwartą strunę E (niska E) i zapamiętaj wysokość i barwę dźwięku.
2. Delikatnie dotknij struny nad 12. progiem (bez dociskania), uderz i natychmiast zabierz palec. Usłyszysz dźwięk o oktawę wyższy – fala stojąca mieści na strunie dwie połówki długości fali.
3. Powtórz to samo nad 7. i 5. progiem. Dźwięki będą kolejno wyżej o kwintę i kolejną kwartę w stosunku do podstawy – pobudzasz 3. i 4. harmoniczną.

W tych punktach na strunie leżą węzły odpowiednich harmonicznych. Gdy dotykasz struny w węźle, „wymuszasz” takie drganie, w którym w tym miejscu wychylenie jest zerowe. Struna wybiera tryb, który to spełnia, a pozostałe są tłumione.

„Zamarzanie” struny – jak podejrzeć węzły

Można też przybliżyć się do obserwacji kształtu fali stojącej. Wystarczy mocne światło i odrobina cierpliwości:

1. Siądź z gitarą przy jasnym źródle światła (np. punktowy reflektor po boku).
2. Szarpnij strunę dość mocno i obserwuj ją z boku. Przy właściwym kącie zaczną być widoczne „pofalowania” – to suma różnych trybów drgań.
3. Jeśli spróbujesz wzbudzić flażolet nad 12. progiem, zobaczysz dwa wyraźne „brzuchy” (strzałki) i nieruchomy środek na progu – węzeł.

Ten prosty trik działa lepiej na cienkich, błyszczących strunach i przy wyłączonym oświetleniu ogólnym. Oko nie zobaczy pełnej matematycznej figury, ale różnica między trybem podstawowym a flażoletem jest bardzo wyraźna.

Słyszalna inharmoniczność – porównanie flażoletu i oktawy

Da się także „usłyszeć” wpływ sztywności struny na czystość wysokich harmonicznych. Dobrze zrobić to na świeżych strunach i dobrym stroiku:

1. Dokładnie nastroj niski E.
2. Zagraj flażolet nad 12. progiem i jednocześnie (lub na przemian) tę samą nutę zagrąną na 12. progu jak zwykły dźwięk. Na idealnie ustawionym instrumencie flażolet i nuta fretted powinny dawać brak bicia lub bardzo wolne „pływanie”.
3. Teraz spróbuj tego samego eksperymentu np. na 5. progu (flażolet) i odpowiadającym mu dźwięku na wyższej strunie. Różnica w czystości będzie większa, bo im wyższa harmoniczna, tym silniej działa inharmoniczność i drobne odchyłki menzury.

Takie ćwiczenie dobrze pokazuje, dlaczego w górnych pozycjach trzeba być ostrożnym ze strojem i czemu zawodowcy tak pilnie regulują swoje instrumenty.

Dlaczego gitara wciąż brzmi „czysto”, mimo wszystkich nieidealności

Maskowanie błędów przez ucho i muzyczny kontekst

Ucho nie jest laboratoryjnym analizatorem widma. W praktyce:

• jest bardziej wrażliwe na stosunek częstotliwości między dźwiękami niż na ich absolutne wartości,
• toleruje niewielkie odchyłki, jeśli zachowane są w miarę proporcje interwałów,
• silne tony podstawowe „ciągną” wrażenie wysokości, maskując lekkie rozjazdy wyższych harmonicznych.

Dlatego gitara może mieć drobne niedokładności progów, lekką inharmoniczność czy subtelne przestrojenie w górze gryfu, a mimo to w praktycznym graniu brzmi dość czysto. Zwłaszcza w zespole, gdzie inne instrumenty częściowo „uśredniają” odbierany strój.

Co więcej, styl muzyczny sam narzuca margines tolerancji. W rocku, bluesie czy jazzie częste vibrato, podciągnięcia i drobne przesunięcia wysokości są wręcz elementem ekspresji. Fala stojąca na strunie jest więc non stop delikatnie modulowana, jednak mózg interpretuje to jako żywość brzmienia, a nie jako błąd.

Strój równomiernie temperowany a „czystość” akordów

System stroju, którego używa się w większości współczesnej muzyki, jest sam w sobie kompromisem. Równomiernie temperowana oktawa dzieli się na 12 równych półtonów, co sprawia, że niektóre interwały (np. tercja wielka) są lekko „zabrudzone” w stosunku do idealnych proporcji całkowitych.

Na gitarze przekłada się to na kilka konsekwencji:

• akord C-dur zagrany w otwartej pozycji nigdy nie będzie matematycznie „idealny” w sensie czystych stosunków 4:5:6 między tonami,
• przestawiając ten sam chwyt wyżej po gryfie, przesuwasz cały układ częstotliwości, ale kompromis temperacji pozostaje ten sam,
• ucho, przyzwyczajone do temperacji, odczytuje to jednak jako normalne brzmienie – „czystość” staje się kategorią kulturową, a nie tylko fizyczną.

Gitara jest zaprojektowana właśnie pod ten system: rozkład progów, menzura, sposób strojenia pustych strun. Fale stojące na strunie są więc „ubrane” w siatkę temperacji, która z założenia nie jest idealna, ale zapewnia transpozycję i możliwość grania we wszystkich tonacjach.

Dlaczego proste interwały brzmią wyjątkowo przyjemnie

Interwały o prostych stosunkach częstotliwości – oktawa (2:1), kwinta (3:2), kwarta (4:3) – szczególnie dobrze zgrywają się z naturalnymi harmonicznymi struny:

• w oktawie drugi dźwięk pokrywa się z 2., 4., 8. harmoniczną pierwszego,
• w kwincie część harmonicznych jednego dźwięku pokrywa się z harmonicznymi drugiego,
• w kwarcie zachodzi podobne ułożenie widm.

Kiedy grasz prosty power chord (prymę i kwintę), duża część harmonicznych obu strun się sumuje, więc fala stojąca w powietrzu i na pudle rezonansowym układa się wyjątkowo stabilnie. Ucho odbiera to jako „mocne”, „równe” brzmienie. W akordach z tercją czy septymą nakładają się bardziej skomplikowane kombinacje harmonicznych, a delikatne bicia wynikające z temperacji nadają akordowi napięcie i kolor.

Od fali stojącej do ekspresji muzycznej

Kontrolowane „psucie” czystości: vibrato, bending, slide

Choć cała konstrukcja gitary dąży do stabilnej fali stojącej, technika gry często polega na jej celowym zaburzaniu. Najpopularniejsze przykłady:

• vibrato – szybkie, niewielkie zmiany napięcia i efektywnej długości struny powodują czasowe wahania częstotliwości. Fala stojąca nieustannie przechodzi między bliskimi sobie trybami, a ucho odbiera to jako „drżenie” dźwięku.
• bending – ciągłe zwiększanie napięcia przesuwa częstotliwość w górę, czyli zmienia podstawową częstotliwość fali stojącej bez zmiany odległości między progami. Reszta widma musi się do tego dostosować.
• slide (gryfowy lub butelką/slide’em) – przemieszczanie miejsca węzła po strunie w trakcie drgania daje płynne przejście między kolejnymi częstotliwościami własnymi. Struna „ślizga się” po kolejnych układach fal stojących.

Z perspektywy fizyki każdy z tych efektów to łagodne łamanie sztywnych warunków brzegowych lub ich przesuwanie w czasie. Z perspektywy muzyki – sposób na wprowadzenie emocji i indywidualnego charakteru frazy.

Artykulacja prawej ręki a dynamika harmonicznych

Nie tylko lewa ręka wpływa na falę stojącą. Również sposób ataku struny po prawej stronie zmienia rozkład energii między harmonicznymi:

• miękkie szarpnięcie opuszkiem, bliżej środka długości, daje dominującą podstawę i szybko zanikające wyższe składowe – brzmienie jest ciepłe i „okrągłe”,
• ostre uderzenie twardą kostką pod kątem, blisko mostka, wzmacnia wysokie harmoniczne, które choć szybko zanikają, nadają atakowi wyrazisty „klik” i agresję,
• hybrydowe techniki (kostka + palce) pozwalają pobudzać różne części struny jednocześnie, tworząc bardziej złożone widmo.

Doświadczony gitarzysta świadomie reguluje tym atakiem nie tylko głośność, ale i kształt widma – decyduje, które tryby fali stojącej dostaną najwięcej energii na starcie i jak szybko instrument je wygasi.

Gitara elektryczna, przetworniki i fala stojąca

Najczęściej zadawane pytania (FAQ)

Co to jest fala stojąca na strunie gitary?

Fala stojąca na strunie gitary to szczególny układ drgań, w którym pewne punkty struny pozostają prawie nieruchome (węzły), a inne wykonują maksymalne wychylenia (strzałki, czyli brzuchy fali). Ten wzór nie „wędruje” po strunie, tylko wygląda jak zamrożony w przestrzeni.

Powstaje ona z nakładania się dwóch fal o tej samej częstotliwości i amplitudzie: fali biegnącej wzdłuż struny oraz fali odbitej od jej końców. To właśnie ten stabilny wzór drgań decyduje o wysokości i czystości dźwięku gitary.

Dlaczego struna gitary brzmi czysto przy konkretnych dźwiękach (np. E, A, D)?

Struna gitary brzmi czysto, ponieważ dla danej długości, naprężenia i masy struny tylko pewne, ściśle określone częstotliwości mogą utworzyć stabilną falę stojącą. Nazywa się je częstotliwościami własnymi lub harmonicznymi.

Strojenie gitary polega na takim dobraniu naprężenia struny (kręcenie kluczami), aby jej podstawowa częstotliwość drgań odpowiadała konkretnemu dźwiękowi, np. E, A czy D. Wtedy struna „chętnie” drga właśnie w tych czystych trybach, a powstający dźwięk jest stabilny i przyjemny dla ucha.

Co to są węzły i strzałki (brzuchy fali) na strunie gitary?

Węzły to punkty struny, które pozostają praktycznie nieruchome podczas drgań. Na gitarze węzłami są zawsze sztywno zamocowane końce struny: przy mostku i przy siodełku albo przy progu, na którym dociskasz strunę.

Strzałki (brzuchy fali) to miejsca, w których amplituda drgań jest największa – tam struna wychyla się najbardziej. Ułożenie węzłów i strzałek zależy od tego, który „tryb” drgań (która harmoniczna) jest wzbudzony: przy podstawowej harmonicznej masz jedną strzałkę pośrodku, przy wyższych – pojawia się ich więcej.

Dlaczego fala na strunie „stoi”, skoro dźwięk się rozchodzi i potem cichnie?

Obraz fali stojącej wydaje się nieruchomy, ponieważ węzły i strzałki znajdują się cały czas w tych samych miejscach na strunie. To efekt interferencji dwóch fal biegnących w przeciwnych kierunkach, które nakładają się na siebie w powtarzalny sposób.

Energia jednak cały czas krąży: fale biegną, odbijają się, a każdy punkt struny lokalnie drga i przekazuje energię dalej – głównie do pudła rezonansowego i powietrza. Z czasem energia się rozprasza, dźwięk cichnie, ale w trakcie trwania dźwięku geometryczny wzór pozostaje „zamrożony”.

Jak długość struny wpływa na wysokość dźwięku gitary?

Długość drgającej części struny (oznaczana zwykle jako L) bezpośrednio wpływa na długość fali i częstotliwość fali stojącej. Z warunku powstawania fali stojącej wynika, że na odcinku między dwoma węzłami musi się zmieścić całkowita liczba połówek długości fali: L = n·(λ/2).

Jeśli skracasz strunę, dociskając ją do progu, zmniejszasz L, więc maleje długość fali λ, a rośnie częstotliwość f (bo v = λ·f jest praktycznie stałe dla danej struny). Wyższa częstotliwość to wyższy dźwięk – dlatego im wyżej na gryfie, tym wyżej brzmi ta sama struna.

Czym różni się fala stojąca od zwykłej fali biegnącej?

Fala biegnąca to taka, w której „górki” i „dołki” przesuwają się w przestrzeni – widać wyraźnie, że zaburzenie przemieszcza się wzdłuż ośrodka. Przykład to fala na sprężynie, gdy poruszasz jej końcem: wybrzuszenie idzie w jedną stronę.

Fala stojąca powstaje z nałożenia dwóch fal biegnących w przeciwnych kierunkach i tej samej częstotliwości. Zamiast wędrujących grzbietów pojawia się układ nieruchomych węzłów i strzałek. Na strunie gitary właśnie taka fala stojąca odpowiada za słyszalny, stabilny dźwięk.

Jak napięcie i grubość struny wpływają na falę stojącą i brzmienie gitary?

Prędkość rozchodzenia się fali wzdłuż struny zależy od jej naprężenia, masy na jednostkę długości (związanej z grubością) i materiału. Im większe napięcie i im lżejsza (cieńsza) struna, tym większa prędkość fali v.

Ponieważ częstotliwość drgań f zależy od v i długości fali (v = λ·f), zmiana napięcia czy grubości struny zmienia dostępne częstotliwości drgań własnych. W praktyce:

• zwiększenie napięcia podnosi wysokość dźwięku,
• grubsze struny (większa masa) dają niższe częstotliwości i często pełniejsze, „cięższe” brzmienie,
• cieńsze struny łatwiej się wzbudzają, ale brzmią jaśniej i delikatniej.

To wszystko wpływa na sposób powstawania fal stojących i końcowy charakter dźwięku gitary.

Esencja tematu

• Dźwięk gitary nie wynika z „prostego drgania” struny, lecz z powstania fali stojącej, która decyduje o wysokości, czystości i barwie dźwięku.
• Fala mechaniczna na strunie to rozchodzące się zaburzenie, którego kluczowe parametry (amplituda, długość fali, okres, częstotliwość, prędkość) są ze sobą powiązane zależnością v = λ · f.
• Na gitarze prędkość rozchodzenia się fali zależy od fizycznych właściwości struny: jej grubości, naprężenia i materiału, co wpływa na wysokość uzyskiwanego dźwięku.
• Po szarpnięciu struny zaburzenie biegnie w obie strony, odbija się od sztywno zamocowanych końców (mostek, siodełko lub próg), a nakładające się fale biegnąca i odbita tworzą falę stojącą.
• Zasada superpozycji mówi, że wypadkowe wychylenie struny jest sumą wychyleń wszystkich fal; jej konsekwencją są interferencja konstruktywna (wzmacnianie drgań) i destruktywna (wygaszanie drgań).
• Fala stojąca na strunie charakteryzuje się obecnością węzłów (punkty prawie nieruchome, m.in. oba końce struny) oraz strzałek – brzuchów fali (punkty o maksymalnej amplitudzie).
• Tylko określone częstotliwości rezonansowe (harmoniczne), zgodne z długością i właściwościami struny, tworzą stabilną falę stojącą; podstawowa fala odpowiada drganiom całej długości pustej struny z jednym „brzuchem” pośrodku.
