Jak powstają mikrochipy: od wafla krzemowego do procesora w laptopie

Czym właściwie jest mikrochip i dlaczego powstaje tak skomplikowaną drogą?

Od prostego przełącznika do miliardów tranzystorów

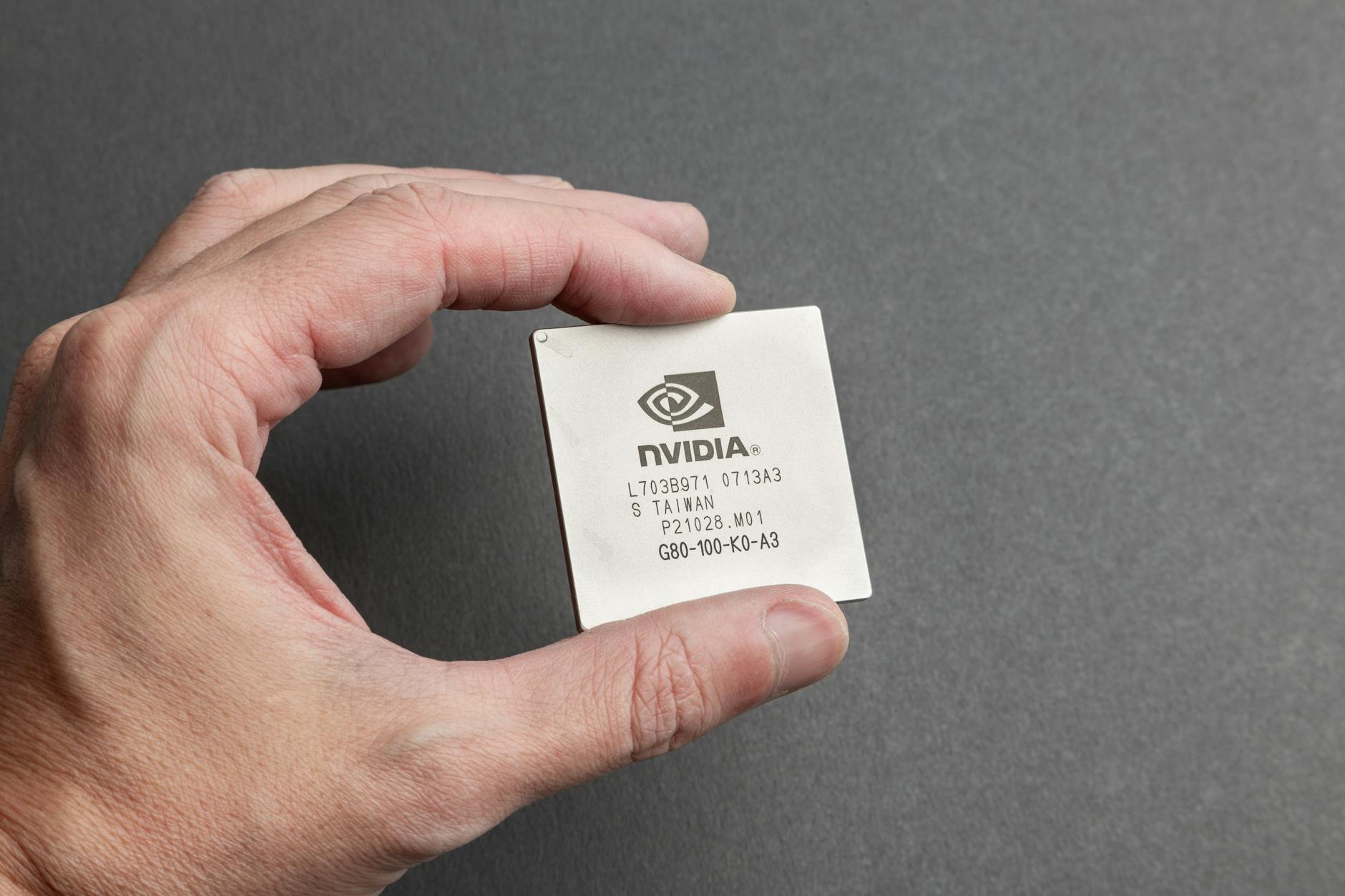

Mikrochip, nazywany też układem scalonym lub po prostu chipem, to miniaturowa płytka półprzewodnikowa, na której umieszczone są dziesiątki milionów, a dziś częściej miliardy tranzystorów, rezystorów, kondensatorów i połączeń. Mikroprocesor w laptopie, kontroler w pralce, pamięć w telefonie – wszystko to są mikrochipy, różniące się przeznaczeniem i architekturą, ale powstające w podobnym procesie technologicznym.

Tranzystor, podstawowy element mikrochipa, działa w uproszczeniu jak przełącznik sterowany napięciem. W klasycznej elektronice taki przełącznik można zbudować fizycznie: przełącznik światła w ścianie, stycznik w maszynie, przekaźnik. W świecie mikrochipów miliardy takich przełączników mieszczą się na kawałku krzemu o powierzchni paznokcia. Kluczem jest skala: zamiast milimetrów operujemy nanometrami, czyli ułamkami mikrometra.

Aby stworzyć układ, który liczy, przechowuje dane i komunikuje się ze światem, producenci łączą tranzystory w złożone struktury logiczne: bramki, rejestry, magistrale, pamięci cache. Wszystko to jest fizycznie „wyrzeźbione” w krzemie i metalach przewodzących na wafelku krzemowym, który w procesie produkcji zamienia się w setki lub tysiące mikrochipów.

Dlaczego w ogóle krzem i wafle krzemowe?

Krzem to półprzewodnik – materiał, który przewodzi prąd lepiej niż izolator, ale gorzej niż metal. Jego przewodnictwo można precyzyjnie kontrolować domieszkowaniem i polem elektrycznym. Do tego krzem:

• jest jednym z najpowszechniejszych pierwiastków w skorupie ziemskiej,
• tworzy stabilne struktury krystaliczne, łatwe do wzrostu w formie monokryształów,
• tworzy na powierzchni naturalną warstwę tlenku krzemu (SiO₂), który świetnie nadaje się jako izolator i dielektryk w kondensatorach,
• jest relatywnie tani w porównaniu z alternatywami, jak arsenek galu czy inne bardziej egzotyczne półprzewodniki.

Produkcja układów scalonych wymaga dużych, płaskich i idealnie jednorodnych fragmentów kryształu krzemu. Takie „plastry” nazywane są waflami krzemowymi (ang. wafers). Na ich powierzchni wytrawia się struktury tranzystorów i połączeń, warstwa po warstwie, aż powstaje kompletny mikrochip.

Od projektu logicznego do gotowego wafla

Proces powstawania mikrochipa można podzielić na trzy ogromne etapy:

1. Projektowanie układu (design) – od pomysłu, co układ ma robić, do gotowych masek litograficznych.
2. Produkcja wafla (fabrication) – fizyczne tworzenie struktur tranzystorów i połączeń na waflu krzemowym.
3. Pakowanie i testowanie (assembly & test) – cięcie wafla na pojedyncze układy, zamknięcie ich w obudowach i kontrola jakości.

Każdy z tych etapów ma dziesiątki kroków cząstkowych i wymaga innych kompetencji: od inżynierów projektujących architekturę procesorów, przez fizyków i chemików odpowiedzialnych za proces technologiczny, aż po automatyków wdrażających linie montażowe i testowe. Ostatecznie wszystko sprowadza się do jednego: jak najprecyzyjniej odwzorować skomplikowany projekt mikrochipa na fizycznym kawałku krzemu.

Od piasku do monokryształu: przygotowanie wafla krzemowego

Rafinacja krzemu: od surowca do materiału półprzewodnikowego

Bazowym surowcem dla większości mikrochipów jest piasek kwarcowy zawierający dwutlenek krzemu (SiO₂). Z punktu widzenia elektroniki taki piasek jest zupełnie bezużyteczny – trzeba przekształcić go w ultraczysty krzem. Proces technologiczny obejmuje kilka kluczowych kroków:

1. Redukcja chemiczna – w piecach łukowych w wysokiej temperaturze SiO₂ reaguje z węglem, redukując tlen i pozostawiając tzw. krzem metalurgiczny (zawiera wiele domieszek, jest zbyt zanieczyszczony do mikroelektroniki).
2. Oczyszczanie chemiczne – krzem metalurgiczny poddaje się reakcjom tworzenia związków lotnych (np. triklosilan, SiHCl₃), które można oczyścić destylacją i rozkładać z powrotem do bardzo czystego krzemu.
3. Wytwarzanie polikrzemu – w reakcjach CVD (Chemical Vapor Deposition) związek krzemu rozkłada się na gorących prętach, tworząc polikrystaliczny krzem o czystości rzędu 9N (99,9999999%) lub wyższej.

Na tym etapie otrzymujemy już krzem wystarczająco czysty chemicznie, by z niego wzrastać monokryształ. Jednak struktura jest jeszcze przypadkowa, z ziarnami o różnej orientacji krystalograficznej – dla procesorów to za mało.

Metoda Czochralskiego i monokryształ krzemu

Aby wytworzyć wafle, przemysł półprzewodnikowy korzysta najczęściej z metody Czochralskiego (CZ). To polski wkład w światową technikę, opracowany na początku XX wieku. Idea jest prosta, realizacja – niezwykle wymagająca:

• Polikrystaliczny krzem topi się w tyglu kwarcowym w temperaturze ok. 1400°C.
• Do ciekłego krzemu zanurza się niewielki zarodek krystaliczny o odpowiedniej orientacji (np. <100> lub <111>).
• Zarodek jest bardzo powoli wyciągany i obracany, a na nim stopniowo krystalizuje ciekły krzem, przyjmując strukturę zarodka.

W efekcie powstaje monokryształ krzemu w formie walca, nazywany ingotem. Jego średnica w nowoczesnych fabach wynosi najczęściej 300 mm, a w laboratoriach rozważa się 450 mm. Długość takiego „kryształu” może sięgać ponad metra. Kontrola temperatury, prędkości obrotu, czystości atmosfery i składu domieszek decyduje zarówno o jakości struktury krystalicznej, jak i o parametrach elektrycznych przyszłych tranzystorów.

Już na tym etapie wprowadza się do ciekłego krzemu precyzyjnie odmierzane ilości domieszek, np. boru (dla typu p) czy fosforu (dla typu n), żeby uzyskać odpowiednią przewodność bazową wafla. Późniejsze domieszkowanie lokalne (jonowe) buduje strukturę tranzystorów, ale tło przewodności materiału startowego ma istotny wpływ na działanie całego układu.

Cięcie i polerowanie wafli krzemowych

Monokryształ krzemu trzeba zamienić na cienkie wafle. Wymaga to kilku kroków mechaniczno-chemicznych:

1. Cięcie ingotu – specjalne przecinarki diamentowe tną walec krzemowy na cienkie plastry (typowo o grubości kilkuset mikrometrów). Każde cięcie musi być idealnie prostopadłe do osi kryształu i utrzymywać równomierną grubość.
2. Szlifowanie i wyrównywanie – wafle po cięciu mają chropowatą powierzchnię i nierówności, których nie może być w procesie litograficznym. Dlatego poddaje się je szlifowaniu i planaryzacji, korygując grubość i płaskość.
3. Polerowanie chemiczno-mechaniczne (CMP) – ostatni etap tworzy lustro z powierzchni wafla. Używa się do tego zawiesin ściernych w chemicznie aktywnych roztworach, które jednocześnie szlifują i reagują z krzemem.

W efekcie otrzymujemy idealnie płaski, lśniący wafel krzemowy, gotowy do budowy struktury mikrochipów. Każdy wafel będzie w kolejnych etapach biegał po fabryce, przechodząc przez setki procesów: naświetlanie, trawienie, osadzanie, domieszkowanie. Na końcu zostanie pocięty na pojedyncze układy, z których tylko część trafi jako gotowe procesory do laptopów.

Projektowanie mikrochipa: od schematu do masek litograficznych

Architektura procesora i opis funkcjonalny

Zanim na waflu krzemowym pojawi się choćby jeden tranzystor, inżynierowie muszą zaplanować, co dokładnie ma robić mikrochip. W przypadku procesora w laptopie chodzi m.in. o:

• liczbę rdzeni i ich typ (np. rdzenie wydajne i energooszczędne),
• wielkość pamięci cache (L1, L2, L3),
• zestaw instrukcji i rozszerzeń (np. SIMD, kryptografia, AI),
• układ jednostek wykonawczych, kolejek, predykcji skoków,
• zintegrowaną grafikę, kontroler pamięci, interfejsy I/O (PCIe, USB, Thunderbolt).

Architekci używają języków opisu sprzętu (HDL), takich jak VHDL czy Verilog/SystemVerilog, aby zapisać logikę i działanie układu. Na tym poziomie nie myśli się jeszcze o konkretnej geometrii tranzystorów, tylko o relacjach między blokami funkcyjnymi i przepływie danych. Powstaje opis funkcjonalny, który później zostanie przekształcony w fizyczny układ na krzemie.

Synteza logiczna i place & route

Kolejny krok to synteza logiczna – przekształcenie opisu funkcjonalnego w sieć bramek logicznych (NAND, NOR, inwertery, przerzutniki itp.) i prymitywów dostępnych w danej technologii (tzw. standard cells). W tym etapie oprogramowanie EDA (Electronic Design Automation) korzysta z bibliotek charakterystyk tranzystorów i komórek dostarczonych przez producenta technologii, aby dobrać:

• konkretną implementację bramek,
• rozmiary tranzystorów,
• bufory, drivery,
• przebieg ścieżek zegarowych i danych.

Po syntezie logicznej następuje etap place & route (rozmieszczenie i trasowanie). Programy EDA decydują, gdzie fizycznie na chipie umieścić poszczególne komórki logiczne i jak poprowadzić między nimi metalowe połączenia w wielu warstwach. To niezwykle skomplikowany problem optymalizacyjny:

• sygnały krytyczne (np. zegar) muszą mieć minimalne opóźnienia i zrównoważone ścieżki,
• przewody nie mogą się krzyżować w jednej warstwie,
• trzeba minimalizować zużycie energii i ciepło,
• konieczne jest utrzymanie podziału na strefy (np. rdzenie CPU, GPU, I/O).

Rezultatem jest fizyczny projekt warstw układu, zawierający informację o kształcie i położeniu każdej maski litograficznej użytej do produkcji. Dla zaawansowanych procesorów liczba warstw metalizacji sięga kilkunastu lub więcej – dla każdej trzeba przygotować oddzielną maskę (a czasem kilka, przy zaawansowanych technikach litografii).

Maski litograficzne: mapa drogowa dla światła

Maska litograficzna (reticle) to w uproszczeniu szablon, który decyduje, gdzie światło naświetli wafel krzemowy, a gdzie zostanie zablokowane. Na masce znajduje się obraz pojedynczego pola (die), czyli jednego mikrochipa lub jego fragmentu, powiększony w odpowiedniej skali.

Tworzenie masek to osobny, skomplikowany proces. Używa się do tego pisaków elektronowych (e-beam writer), które wypalają wzór na specjalnych płytkach kwarcowych pokrytych warstwą nieprzezroczystego materiału (np. chromu). Błędy na masce przeniosą się potem na tysiące chipów, dlatego kontrola jakości jest bezwzględnie krytyczna.

Dla jednej generacji procesorów trzeba wytworzyć dziesiątki masek odpowiadających kolejnym warstwom:

• warstwy tranzystorów (bramki, źródła, dreny, kanały),
• implantacje jonowe (różne typy domieszek),
• warstwy izolacyjne (tlenki, dielektryki),
• warstwy metaliczne (M1, M2, …, top metal),
• kontakty, przelotki między warstwami (vias).

Zmiana w projekcie układu, nawet pozornie drobna, oznacza konieczność aktualizacji odpowiednich masek i ponownego przejścia części procesu kwalifikacji. Z tego powodu duże firmy projektujące procesory poświęcają ogromną uwagę etapowi symulacji i weryfikacji, aby uniknąć błędów „wypalonych” w krzemie.

Litografia: nanoszenie wzoru na wafel krzemowy

Fotoresist i przygotowanie powierzchni wafla

Powlekanie fotoresistem i soft bake

Litografia zaczyna się od przygotowania powierzchni wafla do naświetlania. Kluczową rolę odgrywa tu fotoresist – światłoczuła warstwa polimeru, która zadziała jak „fotograficzny film” dla wzoru z maski:

1. Oczyszczanie powierzchni – wafel przechodzi serię myć chemicznych i plazmowych, które usuwają cząstki, pozostałości chemii z poprzednich kroków i warstwę wilgoci. Nawet pojedynczy pyłek może zablokować światło i wywołać defekt tranzystora.
2. Priming (HMDS) – na powierzchnię nakłada się cienką warstwę środka adhezyjnego (np. HMDS), który poprawia „przyklejenie się” fotoresistu do tlenku krzemu czy innych dielektryków.
3. Spin-coating – kropla ciekłego fotoresistu trafia na środek wafla, który jest następnie błyskawicznie rozpędzany do kilku tysięcy obrotów na minutę. Siła odśrodkowa równomiernie rozprowadza warstwę na całej powierzchni. Grubość filmu zależy od lepkości i prędkości obrotowej.
4. Soft bake (pre-bake) – świeżo nałożony resist zawiera rozpuszczalniki, które trzeba częściowo odparować. Wafle trafiają na gorące płyty (hot plate) lub do pieców, gdzie w kontrolowanej temperaturze stabilizuje się grubość i właściwości optyczne warstwy.

Od jednorodności tego kroku zależy później rozdzielczość i powtarzalność całego procesu litografii. W nowszych technologiach grubość fotoresistu mierzy się w setnych części mikrometra – odchyłki muszą być minimalne w skali całego wafla.

Naświetlanie: od stepera do litografii EUV

Gdy fotoresist jest przygotowany, wafel trafia do najdroższych maszyn w fabryce – stepperów lub skanerów litograficznych. To one „rysują” wzór tranzystorów światłem:

• Wyrównanie pola – system optyczny najpierw znajduje znaczniki (alignment marks) na waflu, które powstały w poprzednich krokach. Dzięki nim każda nowa warstwa układa się idealnie nad wcześniejszymi, z dokładnością poniżej dziesiątych części nanometra fazy optycznej.
• Ekspozycja pola – na maskę (reticle) pada promieniowanie o określonej długości fali (np. 193 nm dla DUV lub 13,5 nm dla EUV). Układ soczewek lub luster zmniejsza wzór z maski (typowo 4× lub 5×) i rzutuje go na niewielki fragment wafla – tzw. field.
• Skok lub skan – w steperach wafel „przeskakuje” pod obiektywem z pola na pole. W skanerach maska i wafel przesuwają się jednocześnie (scanning), co poprawia jakość obrazu i umożliwia mniejsze rozmiary struktur.

Przy długościach fal rzędu 193 nm, a rozmiarach elementów poniżej 10 nm, fizyka nie jest łaskawa. Żeby obejść fundamentalne ograniczenia dyfrakcyjne, stosuje się wiele trików:

• Litografia immersyjna – między obiektyw a wafel wprowadza się ciecz (zwykle ultraczystą wodę), zwiększając efektywny współczynnik załamania i rozdzielczość układu optycznego.
• OPC i RET – wzór na masce nie jest prostym odwzorowaniem układu ścieżek. Dodatkowe „ząbki”, kompensacje, zmiany kształtów (Optical Proximity Correction, Resolution Enhancement Techniques) sprawiają, że po przejściu przez optykę i fotoresist na waflu powstaje oczekiwany kształt.
• Multiple patterning – przy najbardziej wymagających warstwach ten sam logiczny wzór dzieli się na dwie lub więcej masek, a wafel jest naświetlany kilkukrotnie, aby uzyskać efektywny rozstaw linii mniejszy niż fizycznie możliwy przy pojedynczej ekspozycji.

Najnowsze procesy technologiczne używają litografii EUV (Extreme Ultraviolet) o długości fali 13,5 nm. Zamiast klasycznych soczewek stosuje się tu lustra wielowarstwowe w próżni, a źródło światła to skomplikowany układ generujący plazmę (np. z kropelek cyny bombardowanych laserem). Każda z takich maszyn kosztuje setki milionów dolarów i waży tyle, co średni samolot pasażerski.

Wywoływanie fotoresistu i okno dla chemii

Naświetlony fotoresist musi teraz „przetłumaczyć” różnice dawki światła na różnice w rozpuszczalności. W zależności od typu materiału mamy:

• Fotoresist pozytywowy – naświetlone obszary stają się łatwiej rozpuszczalne w wywoływaczu i zostają usunięte.
• Fotoresist negatywowy – naświetlone miejsca sieciują się i stają bardziej odporne, a wywoływacz usuwa nienaświetlone fragmenty.

Proces wywoływania (development) odbywa się zwykle w strumieniu dedykowanego roztworu (na bazie zasady, np. TMAH). W czasie liczonym w sekundach:

1. Wywoływacz reaguje z fotoresistem, selektywnie usuwając określone obszary.
2. Specjalne procedury płukania zatrzymują reakcję dokładnie w odpowiednim momencie.
3. Suszenie (np. za pomocą IPA lub suszenia nadkrytycznego) eliminuje wodę, nie pozostawiając zacieków czy smug.

Po tym kroku na waflu pozostaje maskująca warstwa fotoresistu z odsłoniętymi obszarami materiału pod spodem. To właśnie w tych oknach można teraz trawić, domieszkować jonowo albo osadzać kolejne warstwy, w zależności od etapu procesu.

Trawienie suche: rzeźbienie w nanoskali

Typowym kolejnym krokiem po litografii jest trawienie, czyli selektywne usunięcie odkrytej przez fotoresist warstwy. W zaawansowanej produkcji dominują procesy suchych wytrawień plazmowych (RIE – Reactive Ion Etching, ICP, itp.):

• W komorze trawienia tworzy się plazmę z gazów reaktywnych (np. CF₄, SF₆, Cl₂, HBr).
• Jony przyspieszane polem elektrycznym uderzają w powierzchnię wafla, jednocześnie trawiąc chemicznie i fizycznie odsłonięte obszary.
• Kombinacja kierunkowego bombardowania i selektywności chemicznej pozwala uzyskać pionowe ścianki (wysoka anizotropia), co jest kluczowe przy gęstych liniach metalicznych czy bramkach tranzystorów.

Proces musi jednocześnie:

• usuwać materiał docelowy w odpowiednim tempie,
• oszczędzać warstwy poniżej (tzw. stop layer),
• nie niszczyć zbyt szybko fotoresistu pełniącego rolę maski.

Po zakończonym trawieniu fotoresist zwykle jest już zużyty i częściowo zdegradowany przez plazmę. Trzeba go usunąć w kolejnym kroku, zanim wafel przejdzie do następnego etapu.

Stripowanie fotoresistu i czyszczenie międzyoperacyjne

Maskująca warstwa fotoresistu po wytrawianiu nie jest już potrzebna, a wręcz przeszkadza. Usuwa się ją w tzw. stripie:

1. Strip plazmowy (ashing) – wafel trafia do komory z plazmą tlenową. Reaktywne formy tlenu „wypalają” polimer fotoresistu, zamieniając go w CO₂, H₂O i inne lotne produkty.
2. Strip chemiczny – pozostałości usuwa się mokrymi roztworami (np. mieszankami na bazie NMP lub specjalnych removerów), dobranymi tak, by nie uszkodzić spodnich warstw metalu czy dielektryków.
3. Mycie RCA, SC-1/SC-2, inne receptury – końcowe czyszczenie pozbywa się wszelkich organicznych śladów, cząstek i jonowych zanieczyszczeń.

Każda warstwa procesu litograficzno-trawiącego kończy się poniekąd „powrotem do punktu wyjścia” – czysta, ale już przetworzona powierzchnia, przygotowana do następnego cyklu: osadzanie, litografia, trawienie. Tych cykli przy wytwarzaniu nowoczesnego procesora mogą być setki.

Budowa tranzystorów i struktur aktywnych

Od planarnych MOSFET-ów do FinFET-ów i GAAFET-ów

Serce mikrochipa stanowią tranzystory CMOS. Sposób ich budowy ewoluował wraz ze zmniejszaniem wymiarów technologicznych:

• Tranzystory planarne – dawniej kanał przewodzący leżał płasko na powierzchni krzemu, a bramka tworzyła „sufit” nad nim.
• FinFET – przy przejściu do wymiarów rzędu kilkunastu nanometrów kanał uformowano jako pionowe „żebro” (fin), a bramka otacza go z trzech stron, lepiej kontrolując prąd.
• GAAFET / nanosheet – kolejny krok to struktury, gdzie bramka faktycznie otacza kanał ze wszystkich stron (Gate-All-Around), np. w postaci kilku ułożonych nad sobą „listewek” krzemowych.

Niezależnie od konkretnej geometrii, podstawowe elementy pozostają te same: źródło, dren, kanał, bramka i dielektryk bramkowy. Zbudowanie ich w atomowej skali wymaga precyzyjnej sekwencji procesów.

Formowanie studni, kanału i izolacji między tranzystorami

Na początku definiuje się obszary typu p i n w tzw. studniach (wells). Służy do tego implantacja jonowa:

1. Za pomocą litografii odsłania się fragmenty krzemu, w których mają powstać określone typy tranzystorów.
2. W akceleratorze jonów przyspiesza się jony domieszek (bor, fosfor, arsen) do odpowiednich energii.
3. Strumień jonów bombarduje wafel, wbijając domieszki na kontrolowaną głębokość.
4. Wyprażanie termiczne (annealing) naprawia uszkodzenia krystaliczne i aktywuje domieszki – jony wchodzą na pozycje w sieci krystalicznej, tworząc nowy profil przewodnictwa.

Równolegle tworzy się izolację międzytranzystorową. Dawniej służyła do tego technika LOCOS, obecnie stosuje się głównie:

• STI (Shallow Trench Isolation) – w krzemie wytrawia się płytkie rowki, które wypełnia się dielektrykiem (np. tlenkiem krzemu), a następnie planaryzuje za pomocą CMP. Tak powstają „mury” izolacyjne między wyspami aktywnego krzemu.

Dla FinFET-ów dodatkowo formuje się same „płetwy” (fins):

1. Litografia definiuje wąskie paski krzemu na powierzchni.
2. Silnie anizotropowe trawienie suche wycina z nich pionowe „grzbiety”.
3. Dalsze procesy zaokrąglają krawędzie i ustalają finalne wymiary kanału.

Bramka tranzystora: high-k i metal gate

Klasycznie bramka MOSFET-u opierała się na cienkim tlenku krzemu (SiO₂) i polikrystalicznym krzemie jako elektrodzie. Przy dalszym skalowaniu warstwa tlenku musiałaby być tak cienka, że zaczęłyby dominować prądy tunelowe (upływność). Rozwiązaniem okazały się:

• dielektryki o wysokiej przenikalności (high-k) – np. HfO₂,
• metalowe bramki dopasowane potencjałem pracy do typu tranzystora.

Schematycznie wygląda to tak:

1. Na uformowany kanał (planarny, fin lub nanosheet) osadza się ultracienką warstwę dielektryka high-k metodą ALD (Atomic Layer Deposition), gwarantując atomową kontrolę grubości.
2. Na dielektryku osadza się metal bramkowy (np. TiN, TaN lub inne stopy), często w kilku warstwach, aby skorygować parametry elektryczne.
3. Całość jest otaczana izolacją i „wypełniaczem”, a następnie planaryzowana, tak by pozostawić tylko wymagane obszary aktywnej bramki.

W wielu współczesnych procesach stosuje się tzw. gate-last (replacement metal gate). Najpierw buduje się „fałszywą” bramkę z polikrzemu, która służy do ustawienia geometrii tranzystora, a dopiero na późniejszym etapie usuwa się ją lokalnie i zastępuje właściwą strukturą high-k/metal. To pozwala lepiej kontrolować naprężenia i wymiary w trudnych geometriach FinFET i GAAFET.

Źródło i dren: domieszkowanie i naprężenie kanału

Po zdefiniowaniu bramki trzeba uformować źródło i dren, czyli silnie domieszkowane obszary po obu stronach kanału. Od ich rezystancji i geometrii zależą straty mocy oraz szybkość przełączania tranzystora.

Stosuje się tu rozbudowaną sekwencję implantacji jonowej i wygrzewania:

• Najpierw tworzy się tzw. LDD (Lightly Doped Drain) – lekko domieszkowane strefy tuż przy kanale, ograniczające pole elektryczne i poprawiające niezawodność.
• Następnie wykonuje się implantacje głębsze i silniejsze, które definiują właściwe obszary źródła i drenu, z bardzo wysokim stężeniem domieszek.
• Między krokami nakłada się maski dystansowe (spacery), aby precyzyjnie kontrolować odległość między kanałem a silnie domieszkowanymi obszarami.

Aby podnieść wydajność tranzystorów, wprowadza się także naprężenie mechaniczne w kanale. Rozciągnięta lub ściśnięta sieć krystaliczna krzemu zmienia ruchliwość nośników:

• Dla tranzystorów nMOS korzystne jest naprężenie rozciągające w kierunku kanału (np. poprzez wprowadzenie naprężonych warstw SiC lub odpowiednie wypełnienie kieszeni wokół źródła/drain).
• Dla pMOS stosuje się często naprężenie ściskające (np. poprzez osadzanie SiGe w rejonie źródła i drenu).

Ostatnim etapem jest wygrzewanie szybkimi metodami (RTA – Rapid Thermal Annealing, laser anneal). Temperatura rośnie na chwilę do kilkuset–ponad tysiąca stopni, aby:

1. naprawić uszkodzenia po implantacji,
2. uaktywnić domieszki,
3. ograniczyć niekontrolowaną dyfuzję (czas grzania liczony jest w sekundach lub nawet milisekundach).

Kontakty do źródła, drenu i bramki

Same tranzystory jeszcze niczego nie liczą. Trzeba do nich doprowadzić metalowe ścieżki. Pierwszym poziomem jest warstwa kontaktowa, łącząca źródło, dren i bramkę z wyższymi poziomami metalu.

Procedura zwykle obejmuje kilka powtarzalnych kroków:

• Na całej powierzchni osadza się dielektryk (np. SiO₂, SiN) metodą CVD lub ALD.
• Litografia i trawienie suche otwierają w nim otwory kontaktowe dokładnie tam, gdzie mają powstać połączenia z krzemem lub metalową bramką.
• Przed metalizacją stosuje się krótkie trawienie oczyszczające, aby usunąć cienkie warstwy tlenku i zanieczyszczenia na dnie otworu.

Bezpośredni styk metalu z krzemem generowałby duże opory i niestabilne parametry. Dlatego najpierw tworzy się cienką warstwę silicydu:

1. Osadza się cienki film metalu (np. Ti, Co, Ni) na całej powierzchni.
2. Krótkie wyprażanie powoduje reakcję metalu z krzemem tylko tam, gdzie się stykają, tworząc związek typu TiSi₂, CoSi₂ itp.
3. Niereagujący metal z obszarów dielektrycznych usuwa się chemicznie.

Dopiero na tak przygotowanym podłożu wypełnia się otwory kontaktowe metalem (historycznie: wolfram W, obecnie także kobalt, miedź lub inne stopy o niskiej rezystywności). Powierzchnię znów planaryzuje się CMP, otrzymując równą płaszczyznę z „kołkami” kontaktowymi w dielektryku.

Połączenia wielopoziomowe: metalowa autostrada na chipie

Dielektryki międzymetaliczne i via

Po utworzeniu kontaktów lokalnych przychodzi czas na rozbudowaną sieć połączeń. W nowoczesnym procesorze jest to kilka–kilkanaście poziomów metalu, budowanych warstwa po warstwie.

Najpierw powstają poziomy niskie (local interconnect) – bardzo gęste linie o małej szerokości, łączące sąsiednie tranzystory w komórki logiczne. Wyżej znajdują się linie o rosnącej szerokości i odległości między sobą, aż do grubych szyn zasilania na najwyższych poziomach.

Pomiędzy tymi warstwami osadza się dielektryki międzymetaliczne (IMD):

• tradycyjnie SiO₂,
• później materiały low-k (obniżona przenikalność elektryczna),
• dla skrajnie gęstych poziomów – nawet ultra-low-k, często kruche i wymagające delikatnej obróbki.

Po zbudowaniu jednego poziomu metalu tworzy się otwory via łączące go z następnym poziomem:

1. Litografia definiuje mapę via.
2. Trawienie suche przebija dielektryk aż do metalu niżej.
3. Oczyszczanie i przygotowanie powierzchni zapewniają niski opór kontaktu.
4. Metal wypełnia otwory via, a CMP usuwa nadmiar.

Technologia damasceńska i miedź

Przy przejściu z aluminium na miedź konieczna była zmiana podejścia. Miedź nie nadaje się do klasycznego „wytrawiania suchym sposobem” z maską, dlatego linie tworzy się techniką damasceńską:

• Najpierw w dielektryku wytrawia się rowki i otwory via zgodnie z projektem połączeń.
• Na ściankach osadza się cienką warstwę barierową (np. Ta, TaN), która zapobiega dyfuzji miedzi do dielektryku.
• Dodaje się warstwę nasienia (seed) miedzi, a następnie w procesie galwanicznym wypełnia całą objętość miedzią.
• CMP poleruje nadmiar, pozostawiając miedź jedynie w rowkach i via.

W zaawansowanych procesach stosuje się także struktury dual damascene, gdzie jednym zestawem litografii i trawienia formuje się jednocześnie rowek linii i otwory via, co upraszcza sekwencję i redukuje liczbę kroków.

Taka sekwencja: dielektryk – wytrawienie – bariera – wypełnienie – CMP, powtarza się wielokrotnie. Każdy poziom musi być precyzyjnie wyrównany względem poprzedniego, aby via trafiły dokładnie w linie znajdujące się niżej.

Planarność i wyrównanie: rola CMP i metrologii

Bez idealnie płaskiej powierzchni trudno byłoby utrzymać ostrość litografii i powtarzalność wymiarów. Dlatego krytycznym procesem jest CMP (Chemical Mechanical Planarization):

• Wafel dociskany jest do obracającej się tarczy z miękkim padem.
• Między wafel a pad podaje się zawiesinę ścierną z dodatkami chemicznymi – w kontrolowany sposób ściera ona metal lub dielektryk.
• Kombinacja nacisku, prędkości i składu slurry pozwala uzyskać powierzchnię z chropowatością na poziomie pojedynczych nanometrów.

Podczas całego procesu nieustannie monitoruje się:

• grubości warstw (np. elipsometrią, reflektometrią),
• wymiary krytyczne (CD) przy pomocy SEM lub skaningowych mikroskopów optycznych,
• pozycjonowanie warstw – overlay, sprawdzane na specjalnych znacznikach testowych.

Jeśli overlay na którymś etapie „ucieknie” o kilka–kilkanaście nanometrów, kolejne via mogą częściowo mijać się z liniami. Skutkiem są błędy trudne do wychwycenia elektrycznie, dlatego kontrola metrologiczna jest niemal równie rozbudowana jak same procesy technologiczne.

Od wafla do układu: testowanie, cięcie i montaż

Testowanie na waflu: zanim chip opuści fabrykę

Kiedy wszystkie warstwy tranzystorów i połączeń są gotowe, wafer wciąż jest jedną dużą tarczą, pokrytą setkami lub tysiącami powtarzalnych układów (die). Zanim zostanie pocięty, przechodzi etap testów na waflu (wafer sort, wafer probe).

Do powierzchni wafla przykłada się karty probujące z mikroskopijnymi igłami. Łączą się one z wyprowadzonymi padami testowymi każdego układu. Automatyczne testery:

• sprawdzają podstawowe parametry elektryczne (zasilanie, prądy upływu, częstotliwość pracy krytycznych bloków),
• oznaczają na mapie wafla układy dobre, słabe i całkowicie uszkodzone,
• wykorzystują nadmiarowość – np. wyłączają wadliwe komórki pamięci i zastępują je zapasowymi.

Na tym etapie stosuje się też funkcje „samotestu” wbudowane w nowoczesne układy (BIST – Built-In Self-Test). Pozwala to przetestować złożone bloki logiczne czy pamięci bez konieczności podawania ogromnej ilości wektorów testowych z zewnątrz.

Cięcie wafla: z tarczy na pojedyncze układy

Po oznaczeniu sprawnych układów wafer trafia do procesu cięcia (dicing). Najpierw nakleja się go na elastyczną folię rozciągliwą, naciągniętą na ramę. Potem:

1. Specjalna piła diamentowa lub laser tnie wafer wzdłuż ścieżek międzyukładowych (scribe lines).
2. Folia jest delikatnie rozciągana, dzięki czemu pomiędzy pojedynczymi kostkami (dies) powstają odstępy.
3. Robot pick-and-place wybiera tylko te kostki, które na mapie testów oznaczono jako dobre.

W tym momencie fizycznie powstaje dobrze znany ze zdjęć „goły krzemowy rdzeń”. Jest jednak bardzo delikatny – krawędzie łatwo się kruszą, a struktury na powierzchni mogą ulec uszkodzeniu nawet od niewielkich ładunków elektrostatycznych.

Pakowanie: od krzemu do obudowy

Sam krzemowy rdzeń trzeba zamienić w komponent, który można wlutować na płytę główną laptopa. Służą do tego różne typy obudów i pakietów (packages). Dla nowoczesnych procesorów stosuje się głównie:

• FC-BGA (Flip-Chip Ball Grid Array) – chip jest odwrócony aktywną stroną w dół i podłączony do substratu za pomocą mikrokulek lutowniczych.
• SoC w pakiecie wieloukładowym – na jednym substracie ląduje procesor, pamięć HBM lub DRAM, czasem dodatkowe układy pomocnicze.

Typowy proces montażu flip-chip obejmuje:

1. Bumping – na padach krzemowego rdzenia tworzy się mikroskopijne kulki lutownicze (SnAgCu lub inne stopy).
2. Przylutowanie do substratu – chip odwraca się „do dołu” i wygrzewa tak, by kulki się rozpłynęły i połączyły z odpowiadającymi im padami na laminacie.
3. Underfill – przestrzeń między chipem a substratem wypełnia się żywicą epoksydową, która rozkłada naprężenia mechaniczne i poprawia niezawodność termiczną.
4. Dodanie kulek BGA pod spodem substratu, które później łączą pakiet z płytą główną.

W prostszych układach wciąż stosuje się bonding drutowy – cienkie złote, aluminiowe lub miedziane druciki łączą pad na krzemie z wyprowadzeniem obudowy. Taka technika jest tańsza, ale ma gorsze parametry sygnałowe niż flip-chip.

Odprowadzanie ciepła i mechanika pakietu

Procesor w laptopie generuje znaczną ilość ciepła na bardzo małej powierzchni. Dlatego konstrukcja pakietu musi zapewnić dobre odprowadzanie ciepła:

• Na górnej stronie krzemowego rdzenia montuje się „czapkę” termiczną (IHS – Integrated Heat Spreader), najczęściej z miedzi pokrytej niklem.
• Między rdzeniem a IHS-em znajduje się materiał termoprzewodzący: pasta, lut lub specjalny klej o wysokiej przewodności cieplnej.
• Cały pakiet zaprojektowany jest tak, by współpracować z radiatorem i systemem chłodzenia w laptopie – ciepło musi płynnie przejść od krzemu aż do metalowych finów chłodnicy.

Dobrze skonstruowany pakiet może obniżyć temperaturę rdzenia o kilkanaście stopni względem prostszych rozwiązań. W praktyce oznacza to wyższą dopuszczalną częstotliwość turbo i dłuższą pracę pod obciążeniem bez throttlingu.

Testy końcowe i binning

Najczęściej zadawane pytania (FAQ)

Co to jest mikrochip i do czego się go używa?

Mikrochip (układ scalony, chip) to miniaturowa płytka z materiału półprzewodnikowego, na której umieszczone są miliardy tranzystorów oraz innych elementów elektronicznych połączonych w złożone układy logiczne. Wszystko to mieści się na kawałku krzemu wielkości paznokcia.

Mikrochipy są używane praktycznie we wszystkich urządzeniach elektronicznych: od procesorów w laptopach i smartfonach, przez pamięci w dyskach SSD, po sterowniki w pralkach, samochodach, routerach czy urządzeniach IoT. Różnią się architekturą i przeznaczeniem, ale powstają w bardzo podobnym procesie technologicznym.

Dlaczego mikrochipy produkuje się z krzemu?

Krzem jest półprzewodnikiem, co oznacza, że przewodzi prąd lepiej niż izolator, ale gorzej niż metal, a jego przewodnictwem można precyzyjnie sterować za pomocą domieszek i pola elektrycznego. To idealna cecha do budowy tranzystorów, które działają jak mikroskopijne przełączniki.

Dodatkowo krzem jest:

• bardzo powszechny w skorupie ziemskiej (pochodzi z piasku kwarcowego),
• łatwy do wzrostu w postaci dużych, jednorodnych monokryształów,
• tworzy naturalną warstwę tlenku krzemu (SiO₂), który świetnie izoluje elektrycznie,
• stosunkowo tani w porównaniu z bardziej egzotycznymi półprzewodnikami.

Te cechy sprawiają, że krzem stał się standardem w produkcji układów scalonych.

Co to jest wafel krzemowy i jak powstaje?

Wafel krzemowy (ang. wafer) to cienki, idealnie płaski „placek” z monokryształu krzemu, który stanowi bazę do budowy mikrochipów. Na powierzchni jednego wafla powstają setki lub tysiące identycznych układów scalonych, które później są rozcinane na pojedyncze chipy.

Wafel powstaje w kilku etapach:

• z piasku kwarcowego wytwarza się ultraczysty polikrystaliczny krzem,
• metodą Czochralskiego wzrasta się z niego duży walec monokrystaliczny (ingot),
• ten walec tnie się diamentowymi piłami na cienkie plastry, które następnie są szlifowane i polerowane chemiczno‑mechanicznie, aż uzyska się lustrzaną, idealnie płaską powierzchnię.

Tak przygotowany wafel trafia do fabryki mikrochipów, gdzie buduje się na nim struktury tranzystorów i połączeń.

Na czym polega metoda Czochralskiego w produkcji mikrochipów?

Metoda Czochralskiego (CZ) to sposób wzrostu dużych monokryształów krzemu, które później są cięte na wafle. W procesie tym polikrystaliczny krzem topi się w wysokiej temperaturze, a następnie do ciekłego krzemu zanurza się niewielki zarodek kryształu o określonej orientacji.

Zarodek jest bardzo powoli wyciągany i obracany, a ciekły krzem krystalizuje na nim, kopiując jego strukturę. W efekcie powstaje jednorodny walec monokrystaliczny o średnicy sięgającej 300 mm. Już na tym etapie można dodawać do ciekłego krzemu domieszki (np. bor lub fosfor), aby ustawić bazową przewodność półprzewodnika, co później wpływa na parametry tranzystorów.

Jak wygląda cały proces produkcji mikrochipa krok po kroku?

Proces powstawania mikrochipa dzieli się zwykle na trzy główne etapy:

• Projektowanie (design) – inżynierowie tworzą architekturę układu (np. procesora), opisują jego funkcje w językach sprzętowych i generują maski litograficzne, które określają, gdzie na waflu mają powstać tranzystory i połączenia.
• Produkcja wafla (fabrication) – w superczystej fabryce na powierzchni wafla warstwa po warstwie buduje się struktury tranzystorów i ścieżek metalowych, używając litografii, trawienia, domieszkowania jonowego i osadzania cienkich warstw.
• Pakowanie i testowanie (assembly & test) – gotowy wafel tnie się na pojedyncze układy, montuje w obudowach (z wyprowadzeniami, które możesz zobaczyć na procesorze) i szczegółowo testuje. Tylko układy spełniające wymagania trafiają na rynek.

Każdy z tych etapów składa się z dziesiątek szczegółowych procesów i wymaga innych specjalizacji inżynierskich.

Dlaczego mikrochip zawiera miliardy tranzystorów i jak to możliwe na tak małej powierzchni?

Tranzystor w mikrochipie pełni rolę miniaturowego przełącznika. Aby procesor mógł wykonywać złożone operacje, równolegle przetwarzać dane, przechowywać informacje w pamięciach cache i komunikować się z innymi układami, potrzebuje ogromnej liczby takich przełączników połączonych w bramki logiczne, rejestry, magistrale i pamięci.

Możliwość zmieszczenia miliardów tranzystorów na małej powierzchni wynika z ekstremalnej miniaturyzacji: rozmiary elementów liczy się dziś w nanometrach (nm), czyli miliardowych częściach metra. Dzięki zaawansowanej litografii i kolejnym generacjom procesów technologicznych producenci mogą co kilka lat zmniejszać rozmiar tranzystorów, zwiększając ich liczbę na tym samym obszarze krzemu.

Czym różni się wytwarzanie wafla krzemowego od samej produkcji procesora?

Wytwarzanie wafla krzemowego to etap „materiałowy” – chodzi o uzyskanie idealnie czystego, jednorodnego monokryształu krzemu i przekształcenie go w cienkie, wypolerowane wafle. Ten proces kończy się na uzyskaniu pustej, lśniącej płytki bez jakichkolwiek struktur elektronicznych.

Produkcja procesora (lub innego mikrochipa) zaczyna się dopiero na gotowym waflu. Obejmuje ona:

• naświetlanie fotorezystu przez maski litograficzne,
• trawienie krzemu i metali,
• lokalne domieszkowanie,
• osadzanie kolejnych warstw izolatorów i przewodników.

W ten sposób w krzemie „wyrzeźbione” zostają tranzystory i ich połączenia, tworzące finalny układ scalony.

Najważniejsze lekcje

• Mikrochip (układ scalony) to miniaturowa płytka krzemu zawierająca dziś często miliardy tranzystorów oraz innych elementów elektronicznych, które wspólnie tworzą złożone funkcje obliczeniowe i sterujące.
• Tranzystor jest podstawowym „przełącznikiem” w mikrochipie; jego miniaturyzacja do skali nanometrów pozwala zmieścić ogromną liczbę elementów na powierzchni wielkości paznokcia.
• Krzem jest kluczowym materiałem dla mikrochipów, ponieważ jest półprzewodnikiem o regulowanym przewodnictwie, tworzy stabilne monokryształy, ma użyteczny tlenek (SiO₂) i jest relatywnie tani oraz powszechny.
• Produkcję mikrochipu dzieli się na trzy główne etapy: projektowanie układu, wytwarzanie struktur na waflu krzemowym (fabrication) oraz pakowanie i testowanie gotowych układów.
• Droga „od piasku do mikrochipa” zaczyna się od rafinacji piasku kwarcowego do ultraczystego polikrystalicznego krzemu, co wymaga zaawansowanych procesów chemicznych i oczyszczania.
• Metoda Czochralskiego umożliwia wzrost monokryształu krzemu w postaci dużego walca (ingotu), z którego tnie się wafle – wymaga to ekstremalnej kontroli temperatury, czystości i prędkości krystalizacji.
• Domieszkowanie krzemu (np. borem lub fosforem) już na etapie wzrostu monokryształu pozwala nadać waflom określone właściwości elektryczne, co jest fundamentem działania późniejszych tranzystorów na chipie.
